一份4层商业街建筑给排水CAD施工图纸（人防）

yy8899 · 发表于 2020-2-18 19:55:13

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：商业
建筑高度类型：多层建筑
建筑设计面积：20621平方米
建筑地上层数：4层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：98张
设计年代：近代
地下室用途：人防,车库
生活供水设计：生活给水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
供水方式：市政供水
排水体制：污废合流
排水技术：重力排水
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：5,15
大样节点：泵房
项目所在地：江西

附件详情

给排水设计施工说明
平面图
平面喷淋图

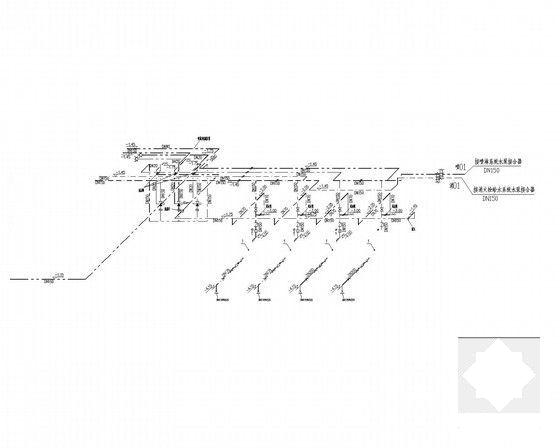

给排水系统展开图

附件详情

工程介绍：
本项目位地下共1层,地上4层；地下室总建筑面积:5806平方米，地下室平时为汽车库，战时为人防工程，地上为商业建筑；总建筑设计面积：20621平方米；建筑高度：18.9米。含人防总建筑面积4870平方米。机动车总停车数量：141辆。
该项目给排水设计标高与建筑图一致，室内设计标高±0.000米相当于绝对标高见下表；标高20.10，管径以毫米计，给水管标高为管中心标高，排水管标高为管内底标高。
地下室平时为小型汽车停车库,共设2个防护单元,一个人防移动电站。车库北部战时为甲类防空地下室，抗力级别为常六级，核六级，防化级别为丙级的二等人员掩蔽所.该防护单元划分为4个抗爆单元，人防建筑面积1947平方米；车库南部战时为甲类防空地下室，抗力级别为常六级，核六级,防化级别为丁级的物资库.该防护单元划分该防护单元划分为2个抗爆单元，人防人员掩蔽所.该防护单元划分为4个抗爆单元，人防建筑面积1947平方米；车库南部战时为甲类防空地下室，抗力级别为常六级，核六级,防化级别为丁级的物资库.该防护单元划分该防护单元划分为2个抗爆单元，人防建筑面积2808平方米。地下室总建筑面积5806平方米,人防总建筑面积4832平方米。

设计内容：
该项目给排水设计包括室内外给水系统、排水系统、消防系统、生活给水冷水系统、景观水体、消火栓给水系统、自动喷水灭火系统、灭火器及其它灭火系统、排水系统设计等。
本稿件，图纸共98张。

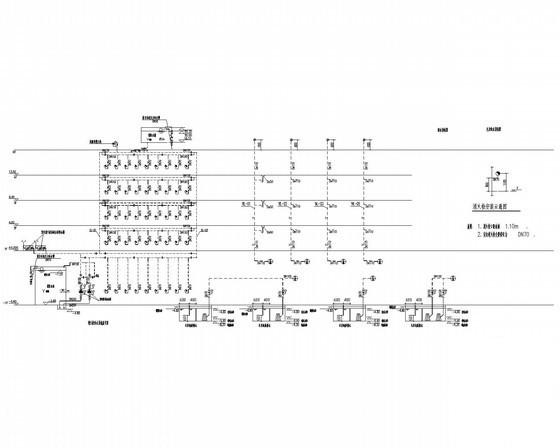

给排水系统展开图

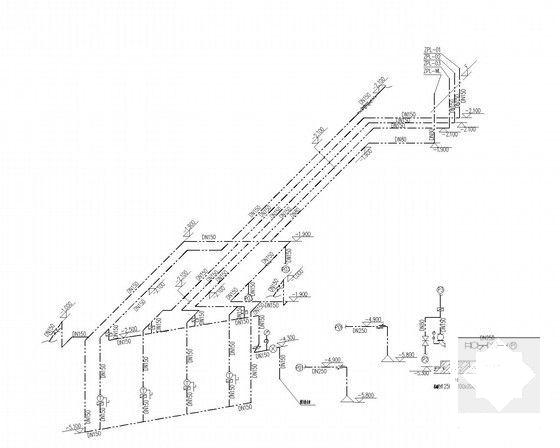

战时给水系统图

消防水泵房

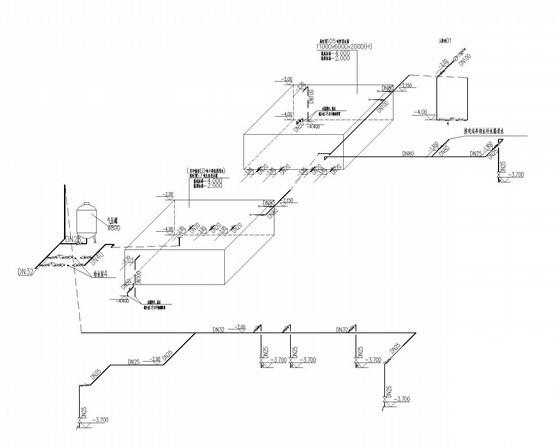

水泵房系统图

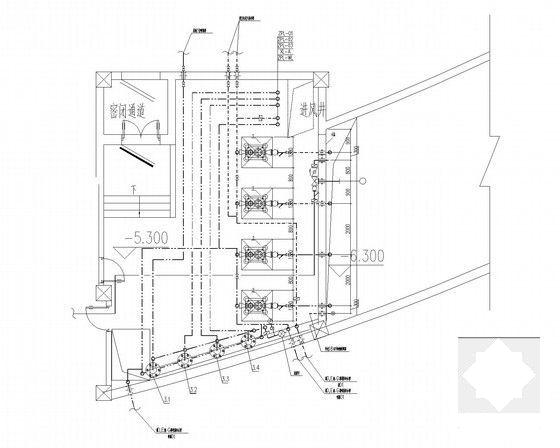

消防水泵房详图

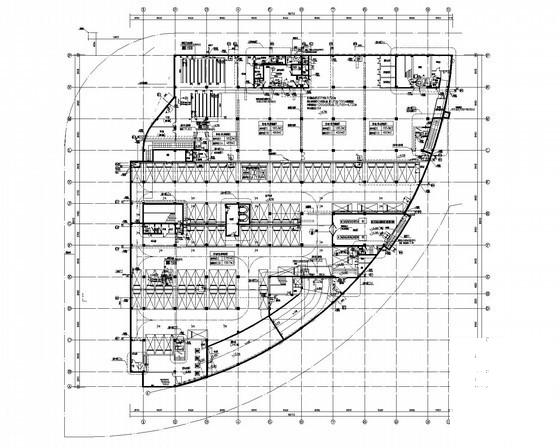

地下一层平面图

二层平面图
