多层小型公租房建设项目给排水设计CAD施工图纸

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计阶段：施工图设计
• 参考图纸：10张以下
• 设计年代：近代

附件详情

• 设计与施工说明

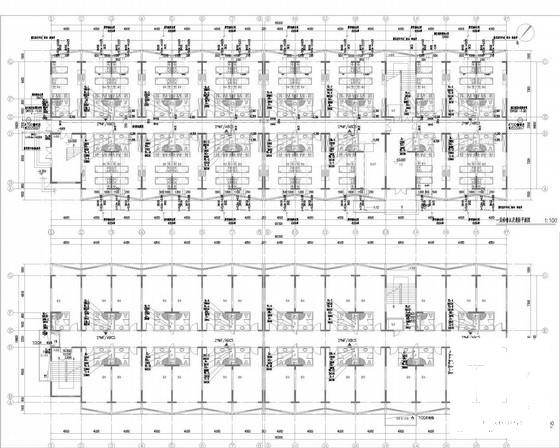

• 给排水及消防平面图

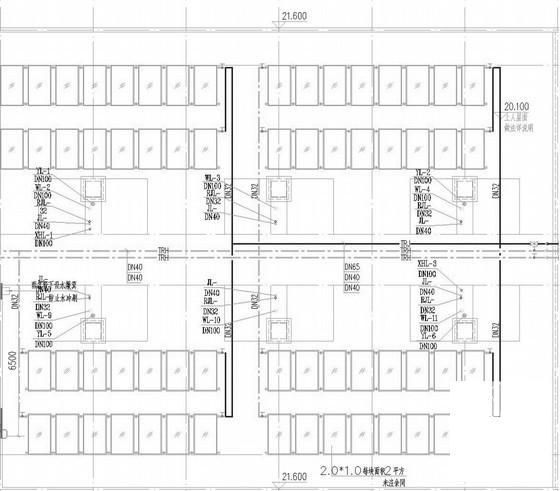

• 屋顶层热水及消防平面图
• 卫生间大样图、系统图

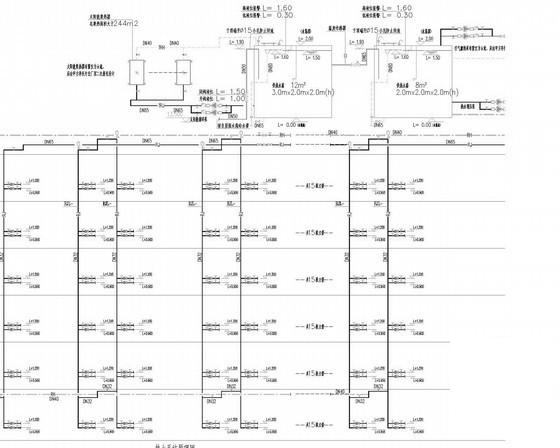

• 给排水系统原理图

附件详情

本栋建筑设有生活冷热水给水系统，生活污水系统，雨水系统。供水分二区，一区市政供水，其他由小区设置的恒压变频供水设备加压后供给。
共6张

雨水原理图

太阳能系统图

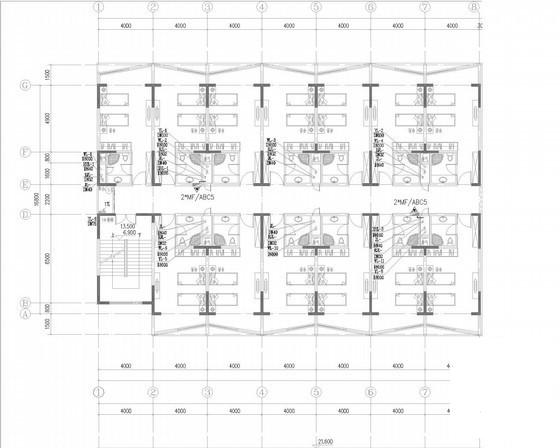

排水平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
