大学单身公寓给排水施工CAD图纸

  • 建筑类别:宿舍(公寓)
  • 设计阶段:施工图设计

附件详情

单身公寓成套施工图,首层给排水消防平面、机房层天面给排水消防平面、热水给水系统、冷水给水系统、消防给水系统、排水系统、厨厕给排水大样。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

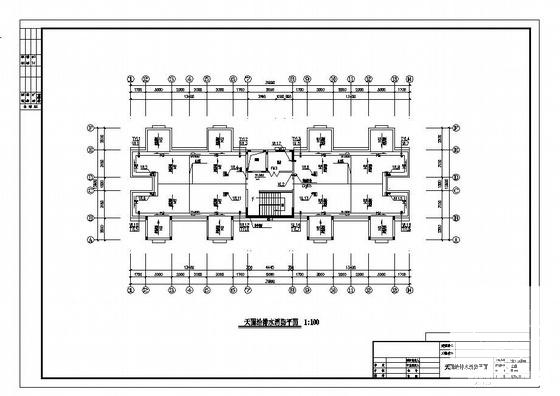

  • 大学公寓给排水 - 1
    大学公寓给排水 - 1

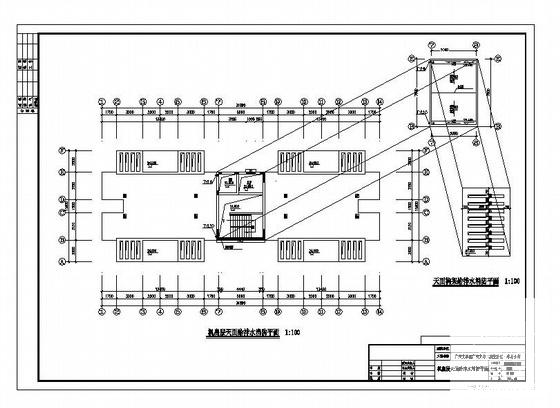

  • 大学公寓给排水 - 2
    大学公寓给排水 - 2

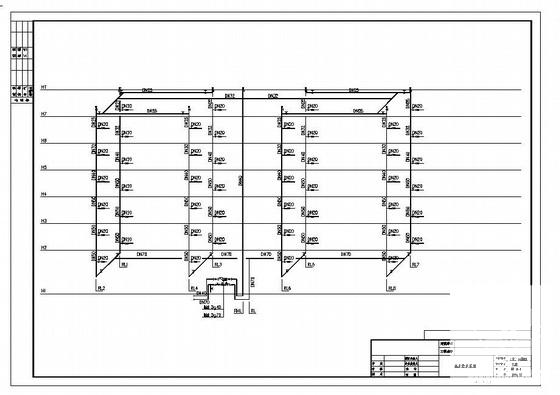

  • 大学公寓给排水 - 3
    大学公寓给排水 - 3

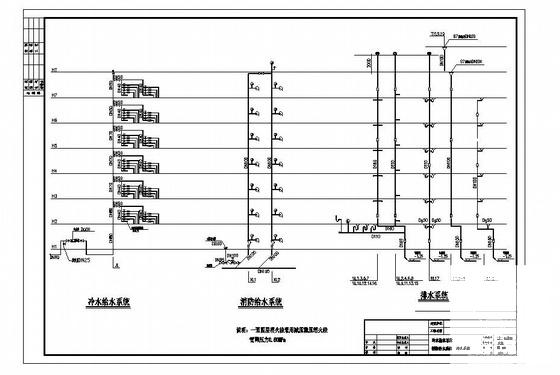

  • 大学公寓给排水 - 4
    大学公寓给排水 - 4
以上是部分截图,请下载附件后查看完整高清内容
