一份9层行政中心水暖电CAD施工图纸（地下1层）(集中空调系统)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：9层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 设计内容：空调,通风,机房

附件详情

一、项目概要

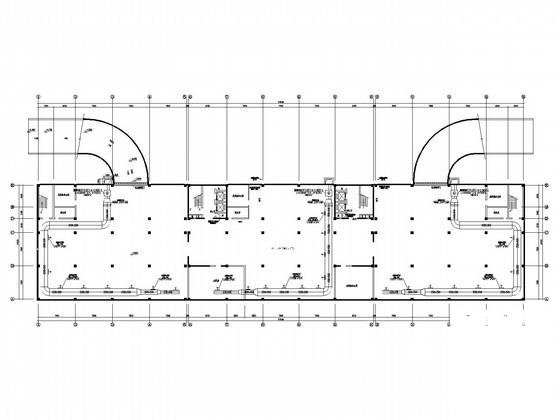

该项目地下一层，地上主体九层，地上部分设置集中空调系统，其冷热源由设置在屋面的热泵机组提供。地下室为车库，自然进风，机械排风及排烟。

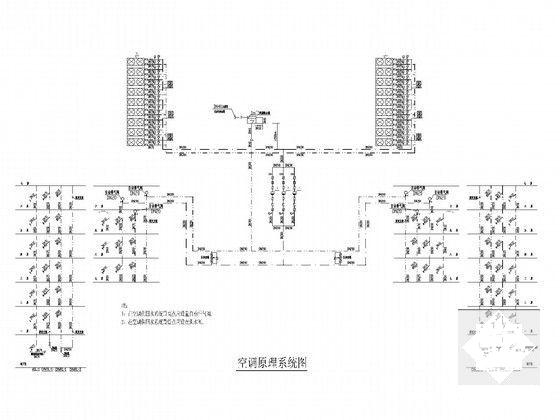

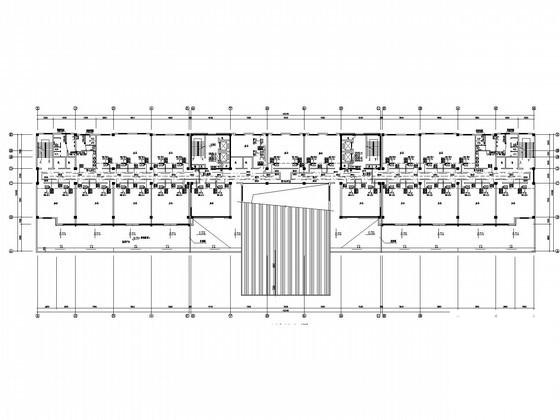

1、根据建设单位要求：一～九层为风机盘管（水-水）系统，风机盘管为卧式暗装普通型。气流组织为百叶风口上侧送，顶部下回风。
2、地下室等采用机械排风，上部侧回风。

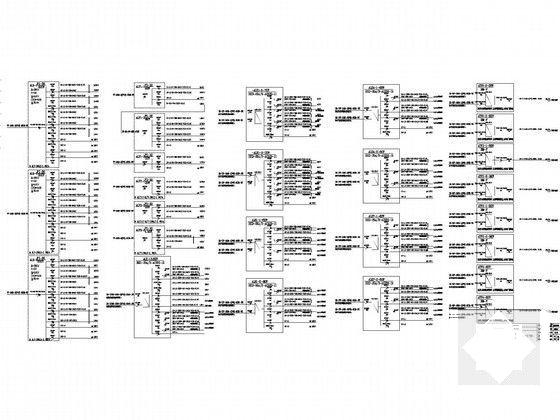

三层配电干线平面图及 弱电平面图 .jpg




地下室 照明平面图 .jpg





第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

第 7 张图

第 8 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
