一份8层行政办公大楼空调通风及防排烟系统设计CAD施工图纸（变频多联机空调系统）

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑设计面积：15533.05平方米
• 建筑地上层数：8层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：20张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,冷热源
• 冷热源：空气调节器
• 空调系统：制冷剂系统
• 采暖系统：散热器供暖
• 送风方式：条缝送风
• 项目所在地：河南

附件详情

一、项目概要：

该项目为指挥中心楼工程，建筑面积15533.05平方米，地下一层地上8层，总建筑高度35.2米。图纸主要有空调平面图，系统图和设计施工说明...

二、空调系统：

1.冷热源：采用变频多联机机空调...

2.风系统：采用变频多联机新风机组的空调方式...

三、通风排烟系统：

1.通风系统：地下车库面积小于2000m2设机械排风系统，排风换气次数为6次，利用坡道自然补风；地下变电所设置机械送排风系统，换气次数为8次；地下水泵房设置机械送排风系统，换气次数为5次；无外窗的卫生间设置独立排风系统，换气次数按照10次/h计算...

2.防排烟系统：所有通风进、排风的风管公用管井处均设70°C的防火调节阀；无外窗的前室设加压送风系统。每层设一个加压送风，火灾时同时开启相邻二层...

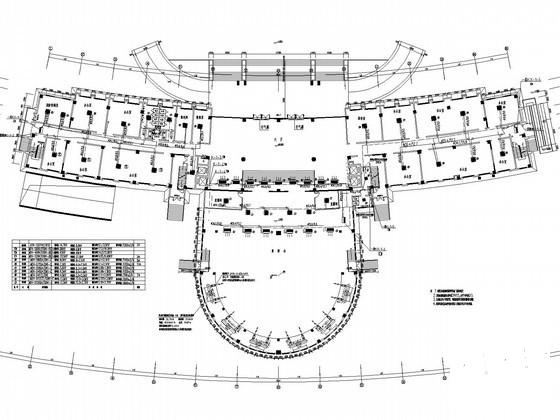

二层空调平面图

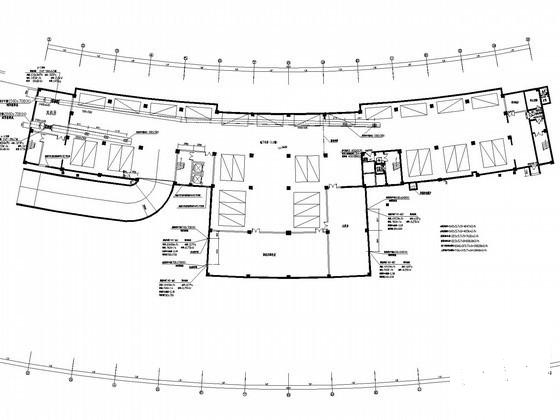

地下车库平时通风平面图

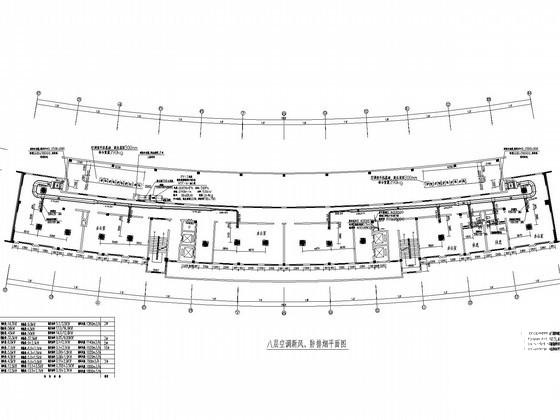

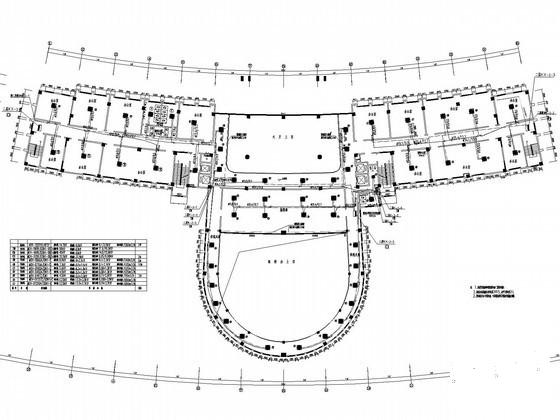

八层空调新风、防排烟平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
