客运中心暖通空调系统设计CAD施工图纸

tyuxxjjgg · 发表于 2020-2-27 13:22:08

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：无
建筑类别：办公,交通建筑
建筑设计面积：22258平方米
图纸设计深度：施工图
参考图纸：30张
设计年代：近代
设计内容：空调,通风,防排烟,机房
冷热源：空气源热泵
空调系统：全空气系统,空气-水系统
水系统：单式泵,定流量,双管制,同程式,异程式,闭式
项目所在地：上海

附件详情

设计说明
施工说明
空调通风图例
主要设备材料表

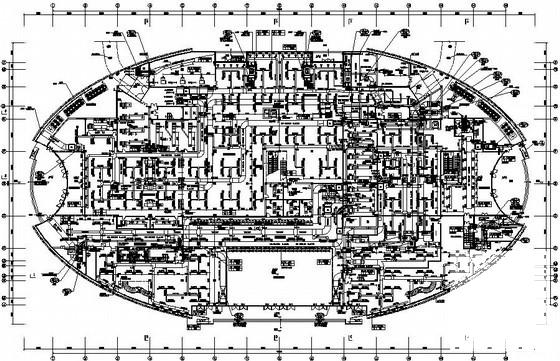

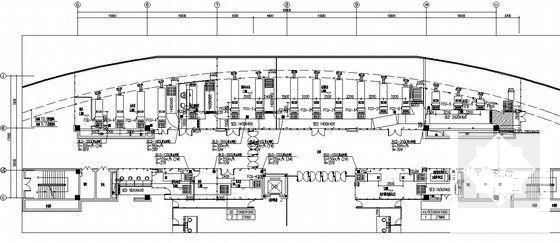

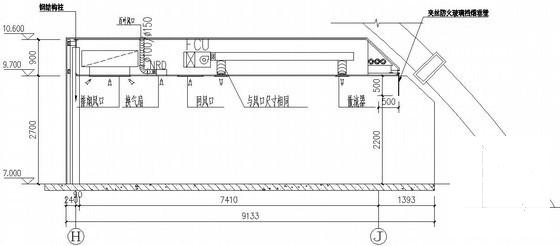

空调通风平面图

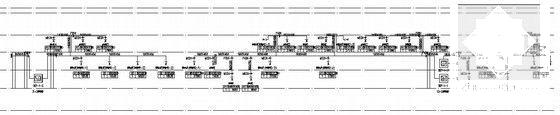

排烟系统流程图
正压送风系统流程图
空调水系统平面图

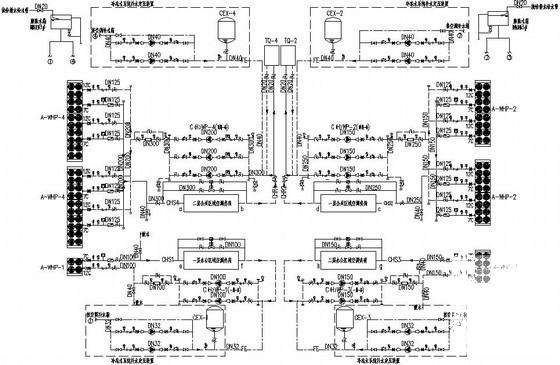

空调水系统流程原理图
屋顶排烟天窗平面图

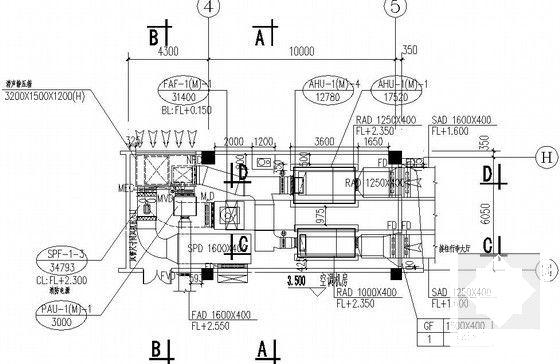

机房详图
办公区分隔后修改图

附件详情

该客运中心建于上海某国际邮轮码头平台上（通过引桥与岸边相

连），码头平面面积59592平方米；客运中心项目总建筑面积为22258平方米

，其中主体建筑面积19553平方米（包括夹层），登船廊道建筑面积2705平方

米，总建筑高度23.65米。建筑一层主要为行李大厅及换票大厅，层高7.0米

，其中3.5米高度上有五部分夹层，主要为办公，空调机房以及餐饮休闲等；

二层为出入境边检大厅，包括出入境边检以及边检办公等，其中11.8米高度

有两部分夹层，主要为办公、空调机房、中央控制室等。
设计内容：本施工图设计内容为客运中心的空调、通风及防排烟工程设计，

以及节能，自控控制等设计。
冷热源：空调系统设置集中冷热源，冷热源采用高效低噪型螺杆式风冷热泵

机组。
空调水系统：空调水系统为一次泵定流量，主楼部分采用双管制异程闭式系

统，登船廊道部分采用双管制同程闭式系统；采用闭式膨胀水箱定压；水处

理采用在线自动加药、脱气排污方式……
空调风系统：迎客大厅、换票大厅、行李大厅以及二层边检大厅等高大空间

采用单风道定风量全空气空调系统；办公区域所有房间均采用风机盘管加新

风系统；登船廊道采用风机盘管系统，新风依靠可开启外窗自然渗透……

，图纸共43张。
