[CAD]6层三栋框架结构梨花园小区结构图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,商业
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：50张
• 设计年代：近代

附件详情

该项目是安徽蚌埠某花园小区项目，包括三栋，层数分别为6、6、5层，其中一栋6层为商业，其余为住宅，基础采用桩复合地基独立基础，基础设计等级为丙级，抗震设防烈度为7度。

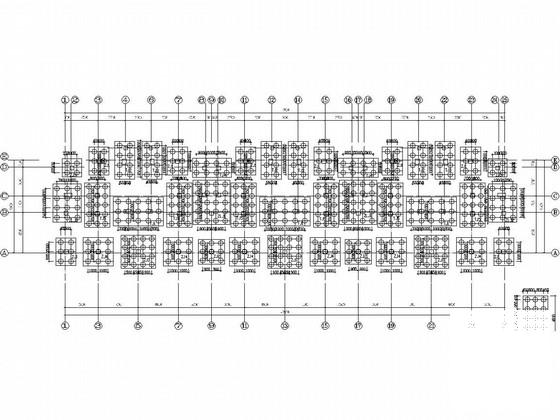

包括：各栋 结构设计说明 ，桩位 平面布置图 ，基础图，各层梁配筋图，各层板配筋图，各层柱配筋图，楼梯图大样详图等共计50多张图。
1月。

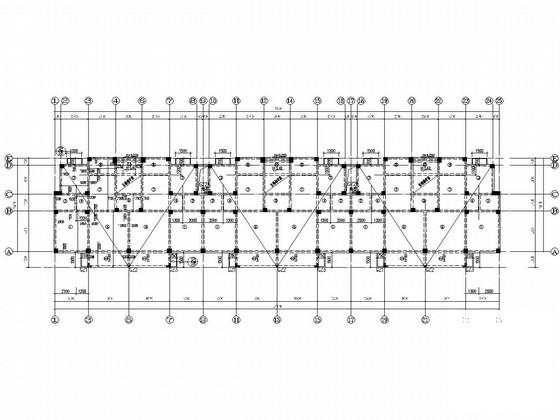

3~5层板钢筋图

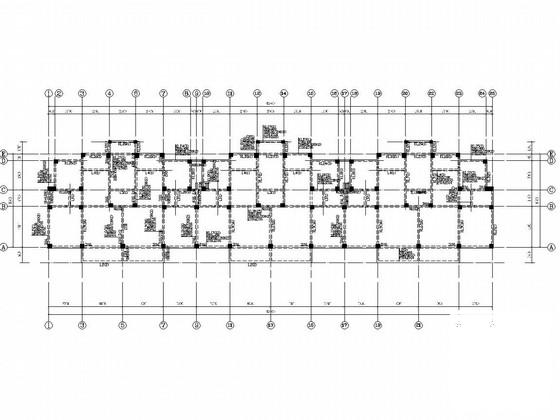

梁钢筋图

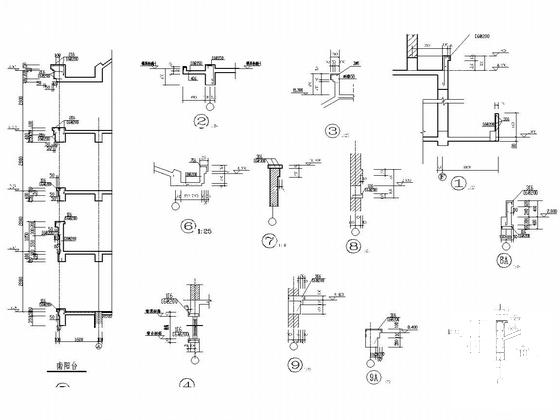

大样图

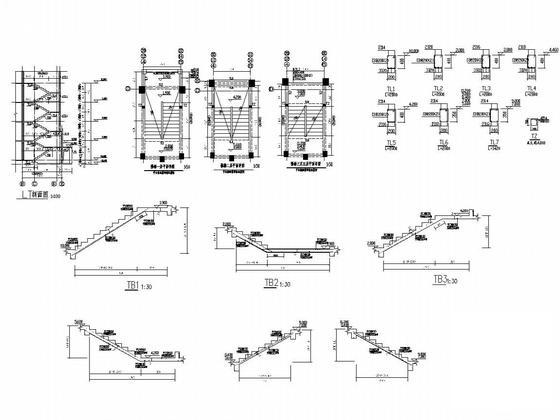

楼梯图

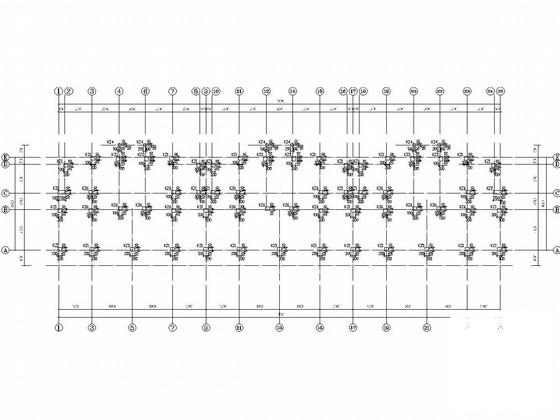

柱配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
