46层框架核心筒结构办公楼结构施工CAD大样图

  • 建筑类别:办公

  • 建筑高度类型:超高层建筑

  • 建筑地上层数:46层

  • 图纸设计深度:施工图

  • 民用建筑设计使用年限:50年

  • 建筑设计结构形式:钢筋混凝土结构

  • 钢筋混凝土结构:框架核心筒

  • 结构安全等级:二级

  • 抗震设防烈度:6度抗震

  • 风压:0.45kN/平方米

  • 参考图纸:96张

  • 设计年代:近代

附件详情

重庆某框架核心筒46层大厦结构设计图
该资料为:重庆某框架核心筒46层大厦结构设计图
该资料包含:
结构设计总说明、结构构造大样图、基础平面施工图、基础大样图、柱平面图、水箱机房屋面及构架顶柱平面图、核心茼剪力墙平面图、结构布置图、梁配筋图、设备转换层结构布置图、设备转换层梁配筋图、结构架空层布置图、板配筋图、屋面层结构布置图、屋面层板配筋图、屋面层梁配筋图、水箱机房屋面及构架结构平面图、电梯机房.水箱机房屋面及构架梁配筋图、楼梯结构图共94张图纸。

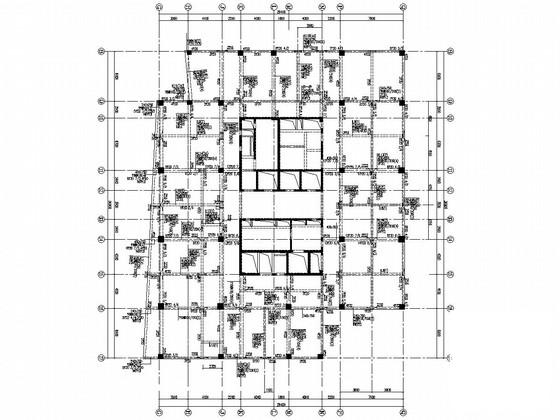

十八层梁配筋图

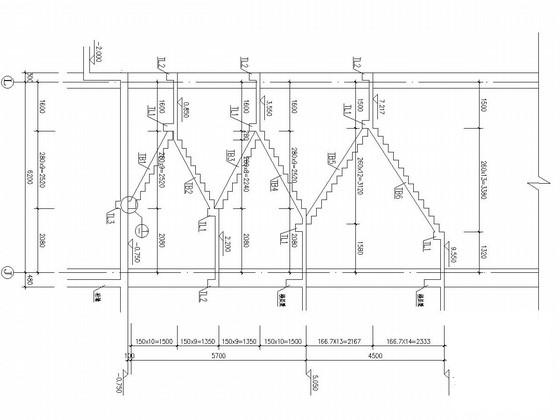

楼梯剖面图

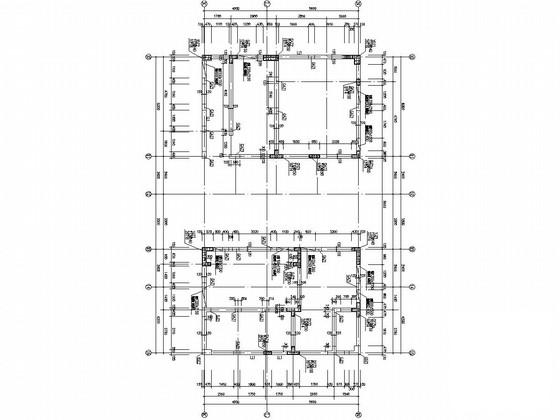

筒体平法施工图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 核心筒结构办公楼 - 1
    核心筒结构办公楼 - 1
  • 核心筒结构办公楼 - 2
    核心筒结构办公楼 - 2
  • 核心筒结构办公楼 - 3
    核心筒结构办公楼 - 3

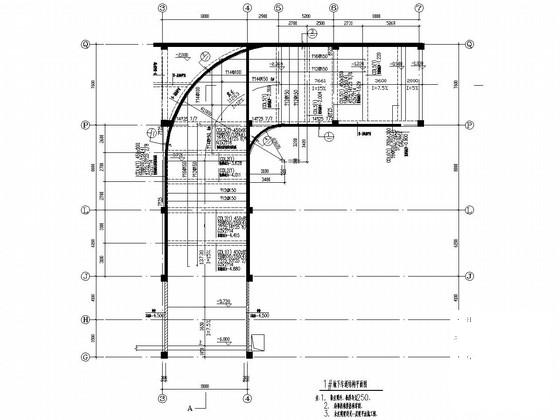

  • 核心筒结构办公楼 - 4
    核心筒结构办公楼 - 4
以上是部分截图,请下载附件后查看完整高清内容
