独立基础钢结构网架加油站结构设计CAD施工图纸

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:网架
  • 基础形式 :独立基础
  • 风压:0.40kN/平方米
  • 雪压:0.6kN/平方米
  • 参考图纸:7张
  • 设计年代:近代

附件详情

很齐全的网架罩棚,包含吊顶。
该资料包含:网架 结构设计说明 ,基础图,网架结构示意图,网架杆件布置图,支托安装布置图,檩条结构布置图,网架材料表,网架球加工图 ,吊顶吊点及主龙骨布置图,吊顶次龙骨及横撑龙骨布置图,屋面排水示意图等
共7张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

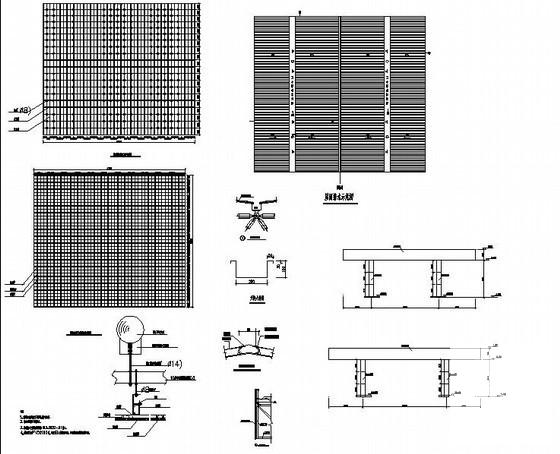

  • 加油站网架结构设计 - 1
    加油站网架结构设计 - 1

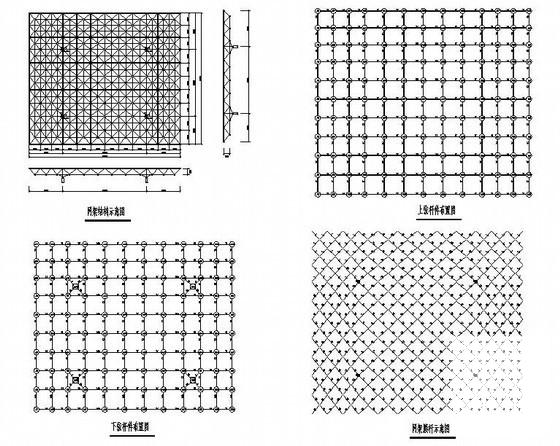

  • 加油站网架结构设计 - 2
    加油站网架结构设计 - 2

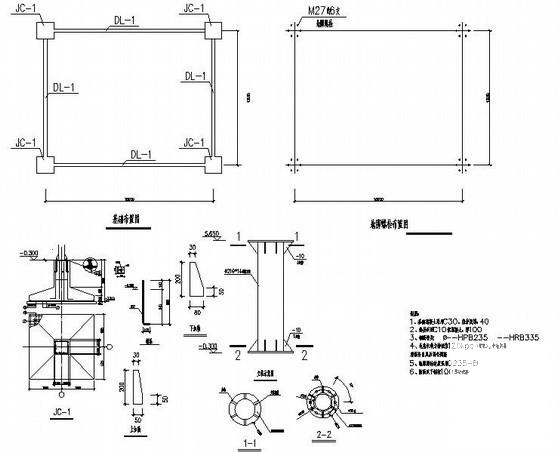

  • 加油站网架结构设计 - 3
    加油站网架结构设计 - 3

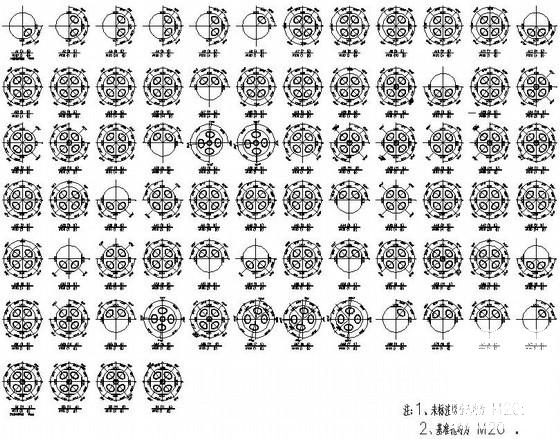

  • 加油站网架结构设计 - 4
    加油站网架结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
