一份28层商住楼给排水CAD施工图纸(消防水池泵房)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：高层建筑
• 建筑设计结构形式：其他结构
• 建筑地上层数：28层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：26张
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
• 供水设备：高位水箱,水泵站
• 供水方式：市政供水,分区供水,无负压供水
• 供水分区：三区
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：水箱,泵房,卫生间

附件详情

• 资料目录
• 主要设备材料表
• 给排水设计及施工说明
• 室外给排水设计说明
• 给排水总平面图
• 4#楼排水系统图
• 4#楼给水 消防系统 图
• 一层给排水平面图
• 二层给排水平面图
• 三层给排水平面图
• 四层给排水平面图
• 五层~二十八层给排水平面图
• 屋顶层给排水平面图
• 公共卫生间给排水大样图
• 车库给排水系统图

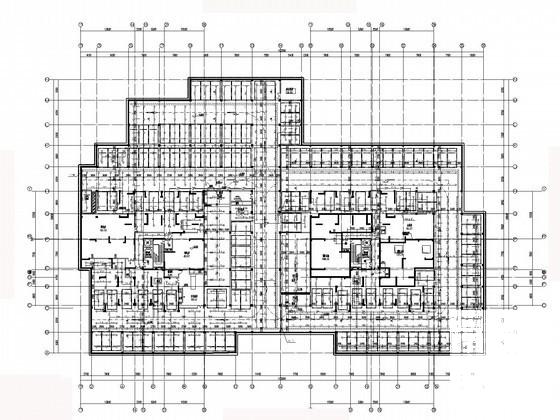

• 地下一层给排水平面图
• 地下一层喷淋平面图
• 消防水池泵房大样图
• 消防水池泵房剖面图
• ……

附件详情

本项目为高程商住楼给排水项目， 此次设计包含两栋楼及地下车库及设备用房，本项目建设总占地面积为28420m2。项目内4号楼为28层一类高层商住楼 1层地下车库组成，总建筑面积为24318.75m2。建筑层数地上28层，地下1层，建筑高度84.1/84.9米；项目配建车位212辆，室外停车位74辆，地下车库停车位138辆。商业面积701.5m2,地下车库面积5877.52m2,总户数328户。建筑设计使用年限为50年，耐火等级地上为一级、地下一级，抗震设计烈度按6度设防，地下室防水等级为一级，屋面防水等级：屋面为I级。
设计范围：该项目设有生活给水系统、生活污废水系统、消火栓给水系统、自动喷水灭火系统、灭火器配置。
共计26张图纸；

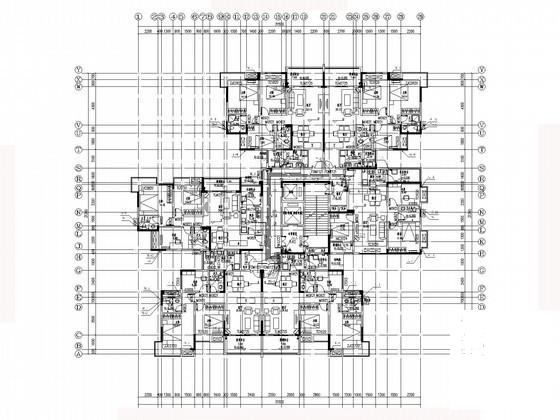

标准层给排水平面图

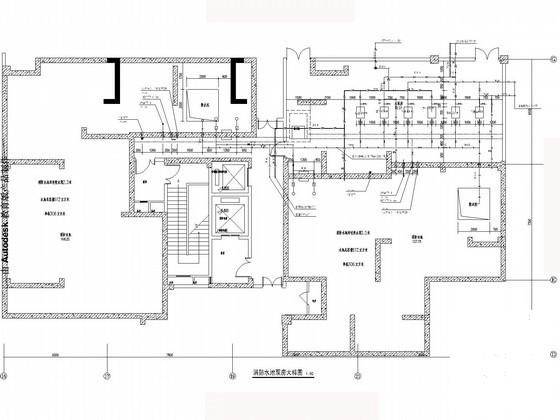

消防水池泵房大样图

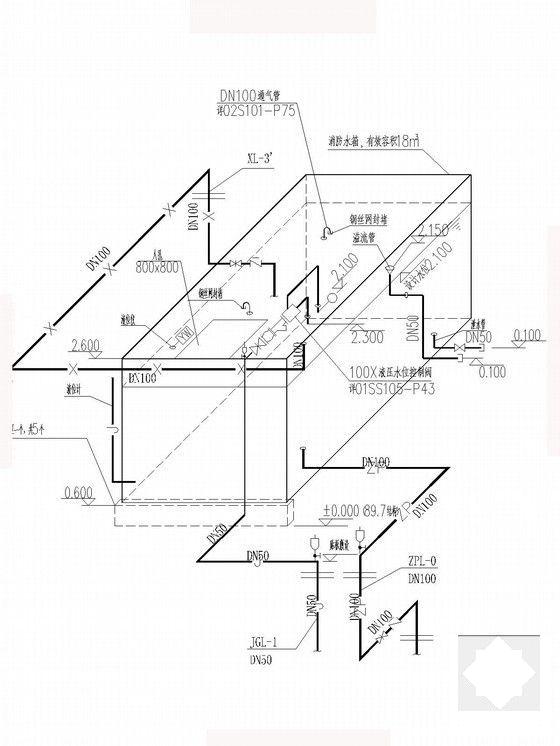

消防水箱接管系统图

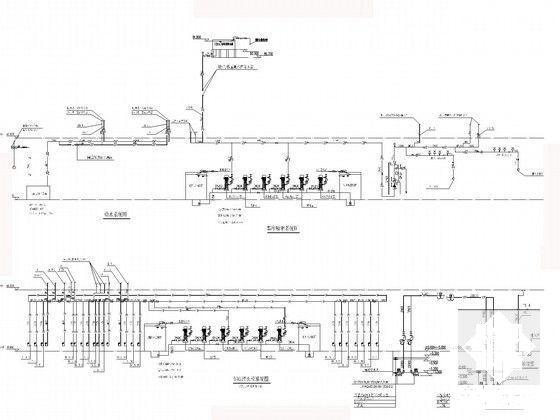

车库给排水系统图

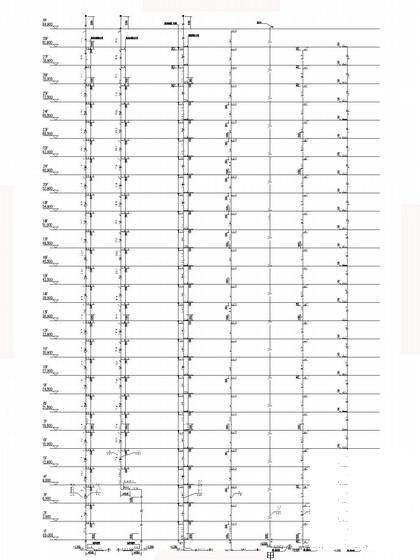

排水系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
