一份高档小区装饰构架钢桁架结构CAD施工图纸（7度抗震）

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 建筑高度类型：单层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：轻钢结构,桁架
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.60kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：14张
• 设计年代：近代

附件详情

该项目的结构为桁架钢架结构；采用PKPM钢 结构软件 进行 结构计算 。
该资料包含：
钢 结构设计说明 、装饰构架平面图、装饰构架立面图、剖面图、结构布置图、SC布置及详图、KJ立面图、GJ详图、Z详图、HJ详图及旗杆连接节点共14张图纸。

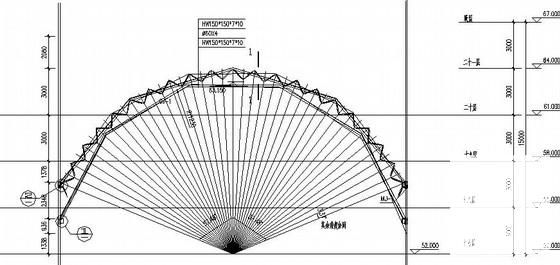

第 1 张图

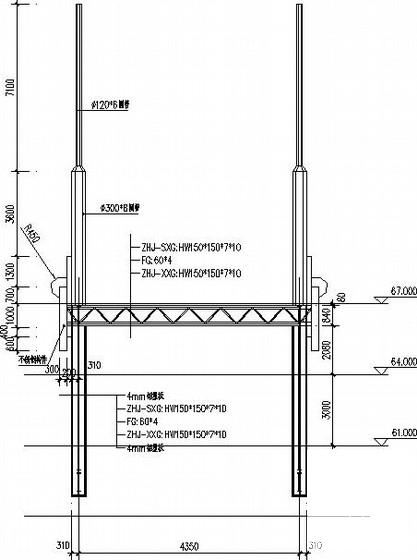

第 2 张图

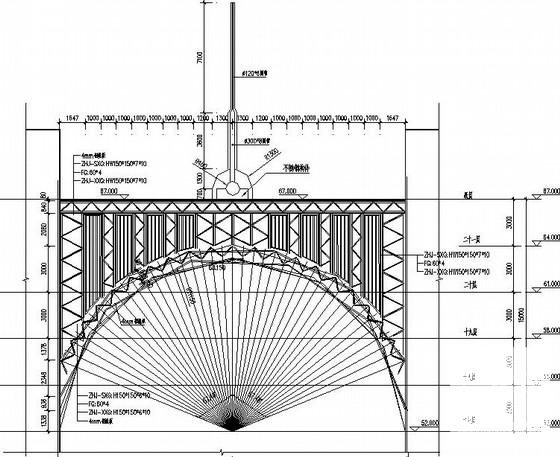

第 3 张图

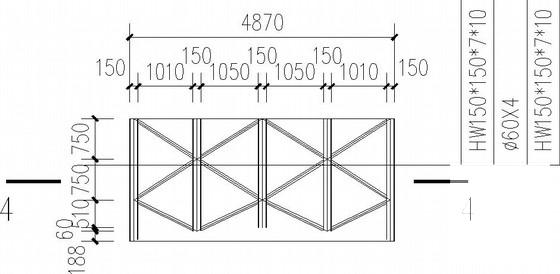

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-9 20:51:44上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
