建筑面积：28305平方米
-
地上层数：23层
-
图纸设计深度：施工图
-
参考图纸：29张
-
图纸年代：近代
-
设计内容：空调,通风,机房
-
空调系统：制冷剂系统
-
送风方式：侧面送风,散流器送风
工程说明：
1.该资料采用 数码涡旋中央空调系统,室内机采用四面出风嵌入式、一面出风嵌入式、标准风管天井式。每台室内机单独控制、调节。
室内机采用四面出风嵌入式用于会议室及大办公室等开敞区域、一面出风嵌入式用于一般办公房间、标准风管天井式用于须侧出风装饰要求较高的房间。
2.设计总冷负荷为2877.6KW，充分满足本楼各个部分的制冷及冬季制热。
3.室外机设置在五层屋面和各层空调设备间，设备间需保证良好的通风。
4.冷媒管和冷凝水管全部采用暗管布置。
5.冷媒管采用去磷无缝铜管，分歧管（三通）采用厂配套产品，其管厚度详见《 （V）、（M）空调安装手册》。
6.冷凝水管采用硬制PVC并保温，保温材料采用阻燃保温套管，10mm厚。安装坡度不得小于0.5%。接至卫生间地漏。
7.冷媒管吊托架间距不小于2.5米，冷凝水管吊托架间距不小于2.0米。
8.室外机基础下应垫橡胶减震垫，双层。室内机及室外机，应有良好的接地。
9.设备基础做法应与土建配合。
10.空调控制部分采用集中控制，各房间即可实现有线控制，也可实现遥控，集中控制器设置在值班室或消防控制室便于统一管理。
11.以上未述及的必须按GB50243-2002《通风与空调工程施工质量验收规范》和《 （V）、（M）空调安装手册》N0.JZ02-012版执行。
12.本次设计为甲方招标用图，原设计中机械送排风及消防防排烟均不变，待甲方确定空调厂家和装修方案后，需根据实际情况做出调整。

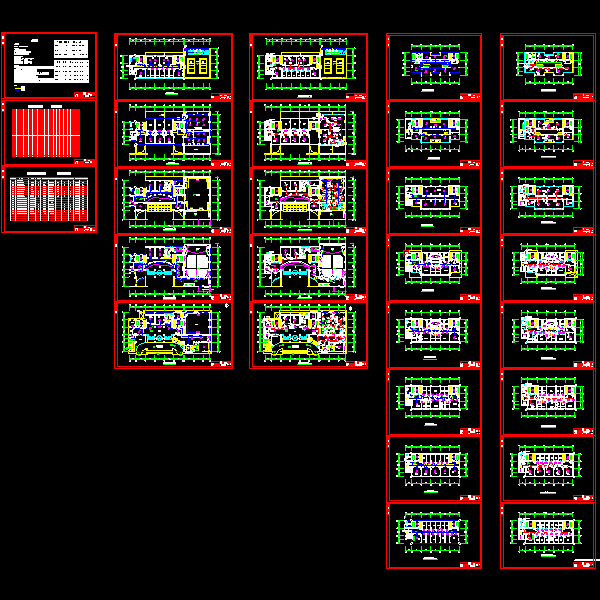

图纸展示：
首层空调平面图
首层新风图
五层空调平面图
五层空调新风图
15-17层空调平面图
6-14层空调平面图
