一份5层奥体中心办公楼空调通风排烟系统CAD施工图纸（著名院作品水源多联机系统）

tyuxxjjgg · 发表于 2020-2-27 14:52:39

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公
建筑高度类型：多层建筑
建筑地上层数：5层
建筑地下层数：3层
图纸设计深度：施工图
参考图纸：53张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源,机房
冷热源：空气调节器
空调系统：制冷剂系统
水系统：复式泵,变流量,双管制,异程式
送风方式：散流器送风
项目所在地：山东

附件详情

设计施工说明
主要设备表

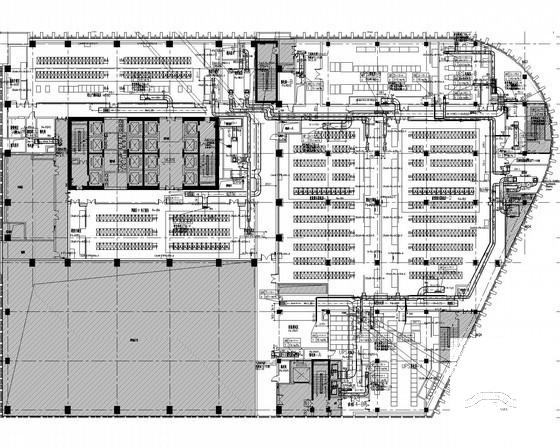

空调平面图
空调风平面
水管平面图

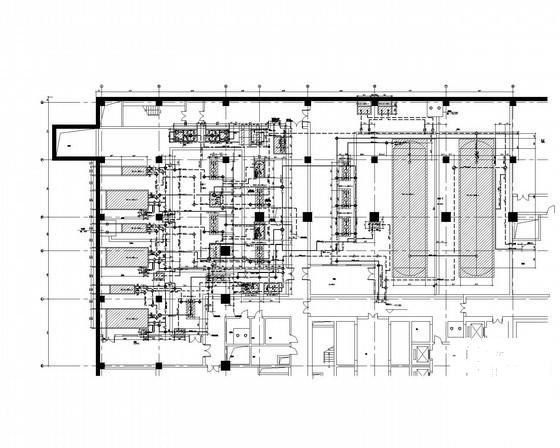

冷源机房详图设备平面图及剖面图
新风机房大样

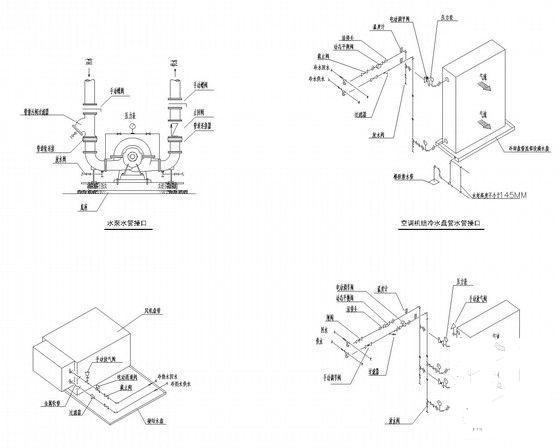

空调冷热水管设备接管详图
高密机房详图

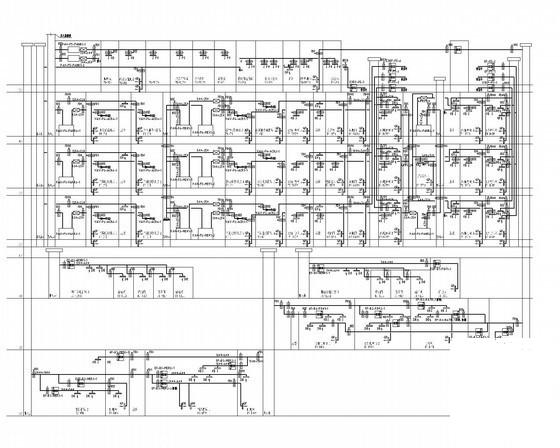

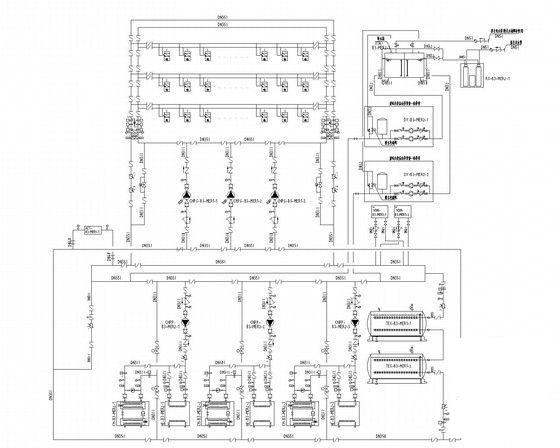

水系统图

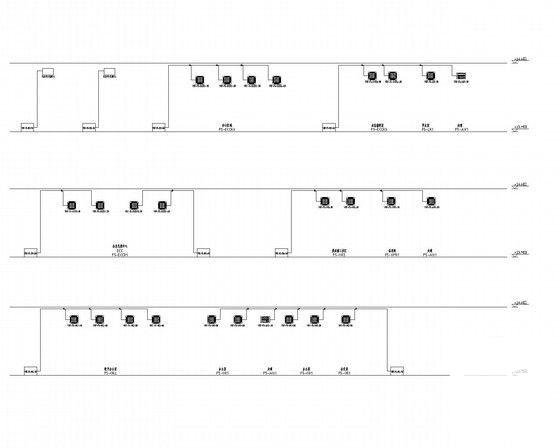

VRV系统图
......

附件详情

一、项目概要：
该项目位于山东省，所占面积约为1.7万平米。地上5层，地下3层......
二、冷热源：
数据机房夏季冷源为设置于地下三层的三台离心式冷水机组，供回水温度为12/18°C。
2.数据机房的冬季新风用热源来自空调机房内的大楼的45°C/40°C热源......
三、空调系统：
1.机房空调水系统采用两管制异程式系统，冷水供回水温度12/18°C。
2.机房空调冷水系统采用二次泵变流量系统。
3.电池间设置落地（吊顶）式空气处理机系统。
4.走廊等采用水源多联机系统。
5.电信接入间采用冷冻水型机房空调机组......
四、通风排烟系统：
1.设计范围内的楼梯间和前室采用自然防烟方式。
2.二至五层长度大于40m疏散走道。按照走道面积每平方米60m3/h的标准设置排烟系统（风机最小风量不小于7200m3/h）......

图纸共53张。
