设计说明：有
-
建筑类别：工业建筑
-
建筑面积：5957.92平方米
-
地上层数：四层
-
图纸设计深度：施工图
-
设计内容：空调,通风,防排烟
-
冷热源：电动压缩式冷水机组,空气源热泵
-
空调系统：全空气系统,空气-水系统
-
项目地址：上海
该项目位于上海市。
本建筑物由二部分组成，分别是生产车间1、生产车间2。
建筑物火灾危险性为丁类厂房。总占地面积为5957.92平方米。
本建筑物主体由四层框架结构主楼，一层轻钢结构车间及连廊组成。
设计范围: 建筑物空调、通风、防排烟设计。
（附计算书 全）
空调系统设计：
-
本次设计内容包含舒适性空调系统和工艺空调部分。
-
冷热源：冷热源泵房设在二层水泵间，负责供应整个建筑物舒适性空调和工艺空调的冷热媒。舒适型空调冷源：屋面设置2台
风冷热泵机组
，夏季总供冷量1100KW，冬季总供热量300KW，夏季冷水建筑物空调区域的建筑面积冷指标为121W/m2。夏季冷水设计供回水温度7～12°C，冬季热水设计供回水温度40～45°C。工艺空调冷源：屋面设置2台
风冷冷水机组
，夏季总供冷量2500KW，专门为工艺油耗仪使用冷水机组一台，制冷量为制冷量44.7kw，工艺总的制冷量为2544.7kw。夏季冷水设计供回水温度7～12°C。
系统形式：
(1)本建筑一层生产车间1采用
全空气空调系统
，过渡季节全新风运行，采用侧送下回的气流组织方式，组合式空气处理机组布置于首层空调机房内。
(2)其它空调区域采用
风机盘管 新风系统
。新风机组安装于各层空调机房内，新风通过新风竖井引入经空调机组处理后送入室内。
(3)三坐标间设置
立柜式恒温恒湿空调
。室外机位于室外地面或屋面。设备保证室内温度控制要求。
二层通风空调风管平面图
一层通风空调风管平面图
水泵房及二层冷冻水管系统图
风管系统图
空调机组装配图

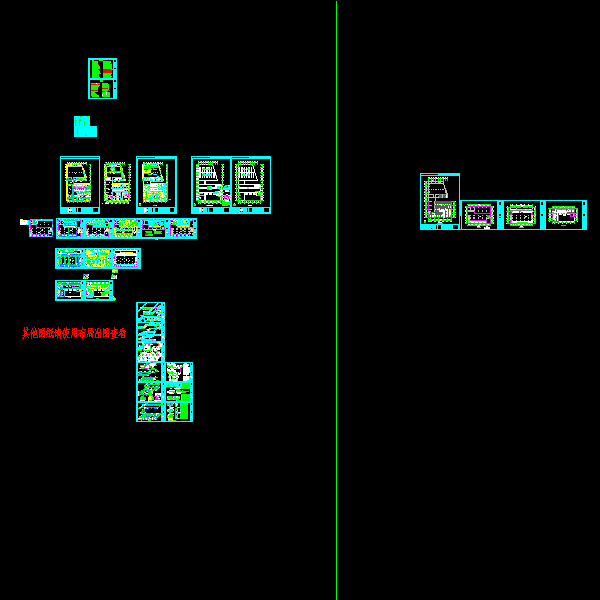

缩略图
