一份12层医院门诊综合病房楼强弱电CAD施工图纸(新火规新照明)

[复制链接]

0

主题

0

帖子

1030

积分

超级版主

Rank: 8Rank: 8

积分
1030
发表于 2020-3-12 22:23:20 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 建筑设计面积:22528.69平方米
  • 建筑地上层数:12层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:87张
  • 设计年代:近代
  • 负荷等级:一级,三级
  • 防雷等级:第三类
  • 接地方式:TN-C,TN-C-S
  • 项目所在地:新疆
  • 强电设计:供配电系统,低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统 ,视频监控系统,综合布线系统,通信系统,其它

附件详情

  • 1、电气施工说明
  • 2、电采暖配电干线系统图,新风加热配电干线系统图 E-BUS智能应急照明疏散系统
  • 3、配电干线系统图
  • 4、高压系统图、配电室布置图
  • 5、低压配电系统图(一、二)
  • 6、配电箱系统图(一~十一)
  • 7、地下室 照明平面图
  • 8、一~十二层照明平面图
  • 9、地下室电力接地平面图
  • 10、地下室插座及动力平面图
  • 11、一~十二层座及动力平面图
  • 12、屋顶防雷及动力平面图
  • 13、弱电说明、材料表、系统
  • 14、地下室 弱电平面图
  • 15、一~十二层弱电拍平面图
  • 16、消防说明、材料表、系统
  • 17、地下室消防平面图
  • 18、一~十二层消防平面图
  • 19、屋顶消防平面图
  • 20、地下室空调平面图
  • 21、一~十二层空调平面图
  • 22、电采暖说明、材料表
  • 23、地下室电采暖平面图
  • 24、一~十二层电采暖平面图
  • 25、地下室应急照明平面图
  • 26、一~十二层应急照明平面图

附件详情

该项目位于新疆,项目为门诊和儿科综合病房楼, 建筑面积约22528.69平方米,地下一层,地上十二层;建筑高度50.7米,为医疗建筑二级医院。属一类高层防火建筑。
设计范围包括:变配电系统,动力,消防动力,照明,应急照明,火灾自动报警,通信系统,综合布线,监控系统,医用呼叫系统,防雷接地系统。
该附件,总共87张。

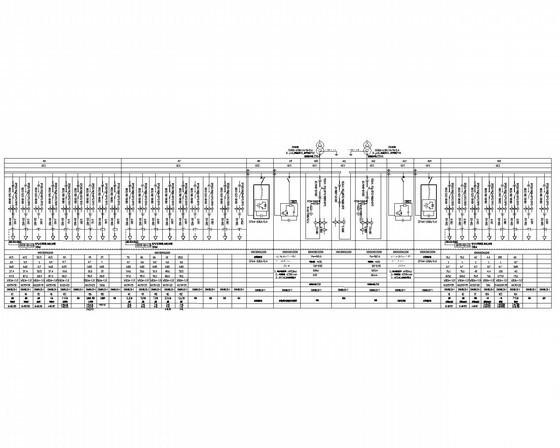

10KV医院动力配电柜系统图

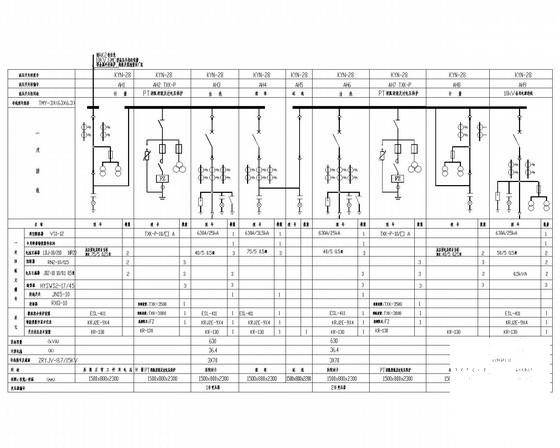

低压配电系统图

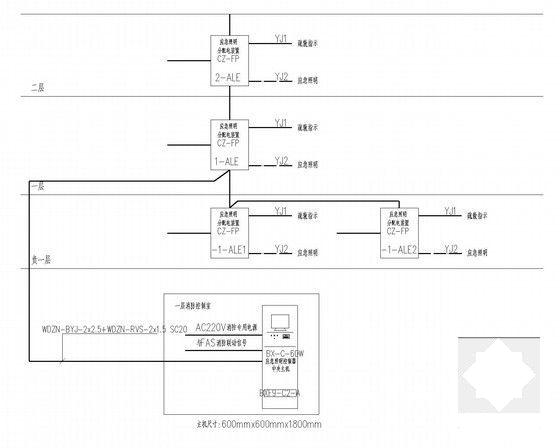

E-BUS智能应急照明疏散系统

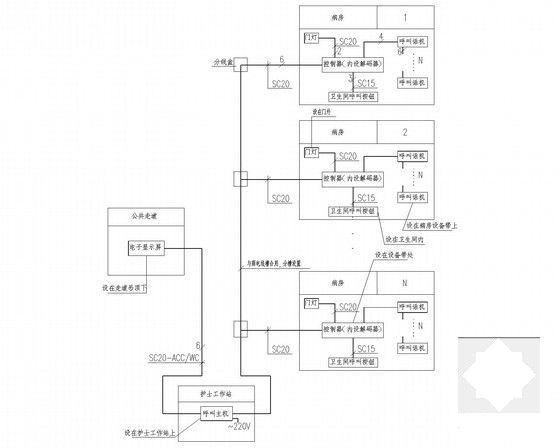

病房护理呼叫系统图

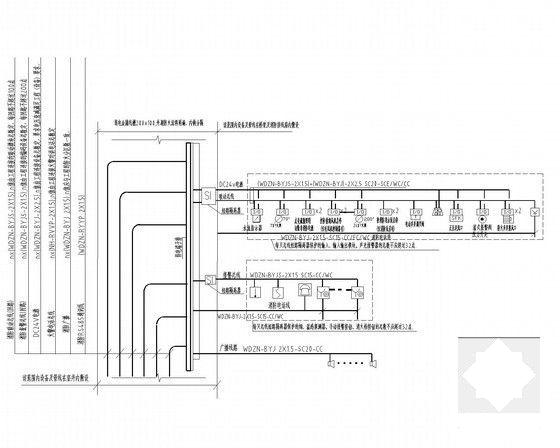

防火分区消防报警、联动控制系统图

监控安保系统图

一层弱电平面图

七层插座及动力平面图

地下室消防平面图

病房楼强弱电 - 1
第 1 张图
病房楼强弱电 - 2
第 2 张图
病房楼强弱电 - 3
第 3 张图
病房楼强弱电 - 4
第 4 张图
病房楼强弱电 - 5
第 5 张图
病房楼强弱电 - 6
第 6 张图
病房楼强弱电 - 7
第 7 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-12 22:23:20上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11edeec11w20w0cecdf1c.rar

8.72 MB

下载  售价: 100 积分    赚积分
