一份12层医院病房楼照明与配电系统设计CAD施工图纸

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医疗,其他
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：12层
• 图纸设计深度：施工图
• 参考图纸：15张
• 设计年代：近代
• 负荷等级：一级
• 项目所在地：安徽
• 强电 设计：低压配电,电气照明

附件详情

• 1、 电气设计 说明
• 2、配电系统图
• 3、 照明平面图
• 4、插座平面图

附件详情

该附件为[安徽]医院病房楼照明与配电系统设计施工图纸，共15张。
项目概要：该项目为医院病房楼，精装修工程，地上12层。
设计范围：该资料涉及单体的二次装修工程的电气设计。涉及照明，配电系统。
......
编制与，总共15张。

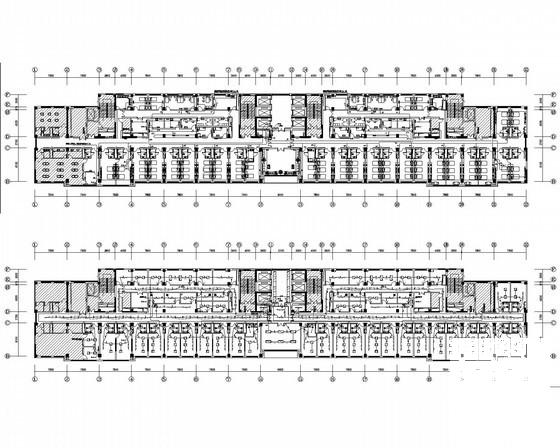

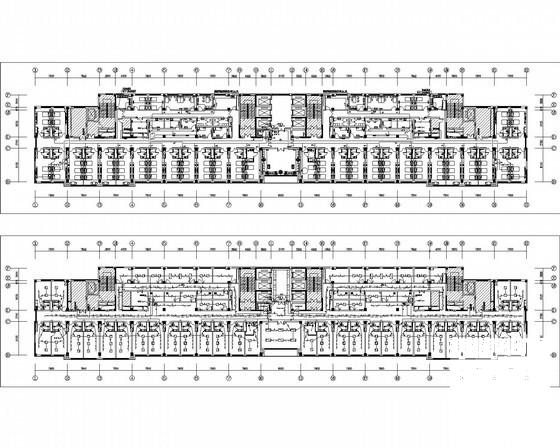

插座平面图与照明平面图

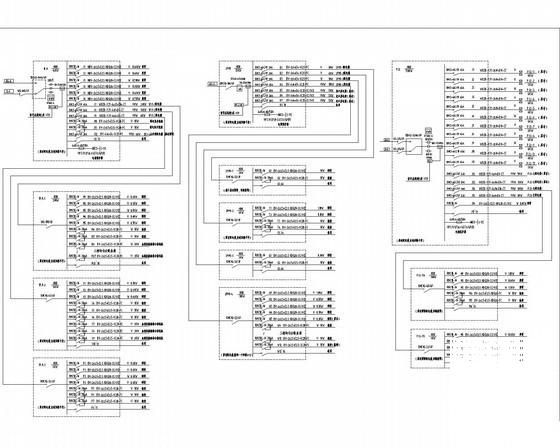

配电系统图一

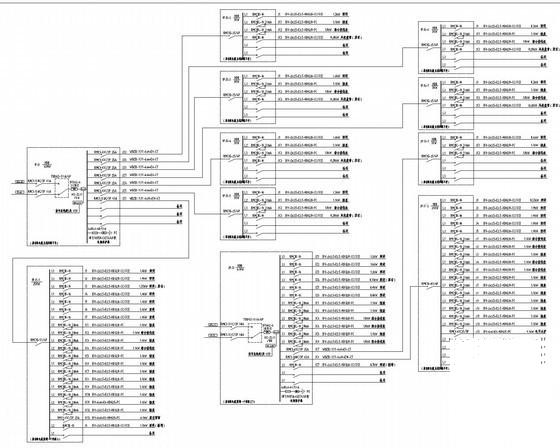

配电系统图二

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
