一份16层办公楼消防系统改造CAD施工图纸（消防给水、电气、通风...

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：16层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：25张
• 设计年代：近代
• 消火栓用水量室外(L/S)：35
• 消火栓用水量室内(L/S)：25
• 项目所在地：湖南

附件详情

• 设计说明
• 火灾自动报警系统 图
• 火灾报警与联动控制 平面布置图
• 火灾信息显示及智能疏散指示系统系统图
• 自喷系统原理图
• 消火栓系统原理图

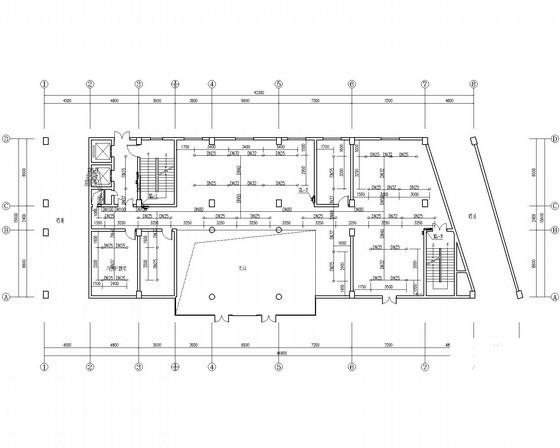

• 消防给水平面布置图
• 消防排烟系统平面布置图

附件详情

改造部分建筑面10800平方米、该项目建筑耐火等级为一级，全场设置自动灭火系统，同时设置消火栓系统、自动报警与联动控制系统、应急照明与疏散指示系统等固定消防设施。、室内建筑隔墙选用二级以上不燃烧体耐火材料，隔墙应封隔至上层结构梁、板底。穿墙空洞应采用不燃材质封堵密实。
该项目消防应急照明疏散指示系统采用智能消防应急照明疏散指示集中控制系统.
，共25张

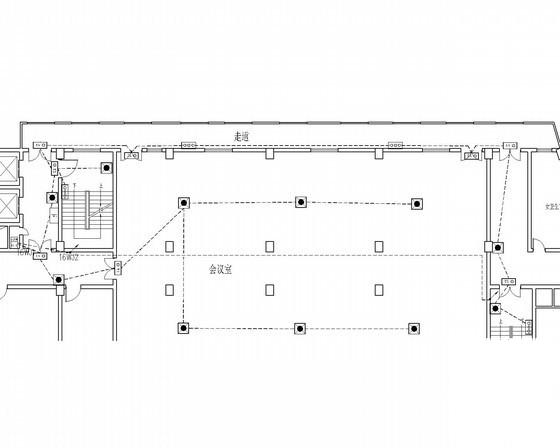

火灾报警与联动控制平面布置图

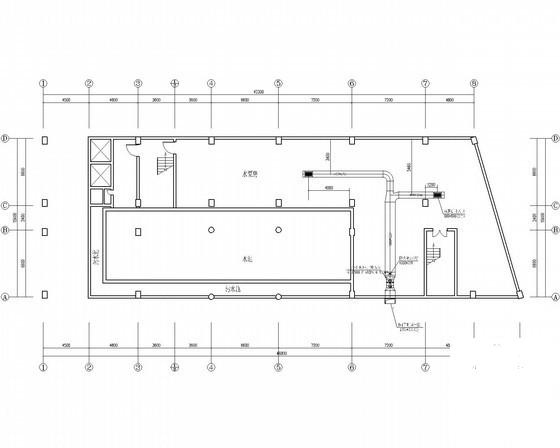

消防排烟系统平面布置图

智能疏散指示系统平面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
