工业园区13层服务大楼建筑施工CAD图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 办公楼类型：写字楼
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 图纸设计深度：施工图
• 项目所在地：湖南
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：27张
• 建筑设计面积：20154平方米
• 占地面积：1723平方米
• 建筑高度：49.70m
• 地上层数：13层
• 地下层数：1层
• 地下室建筑设计面积：2515平方米
• 设计效果图：无
• 机动车辆停车位：129个

附件详情

工程名称：马鞍山xxxx工业园一期工程 --企业服务大楼
建设单位：马鞍山xxx华置业有限公司
建设地点：马鞍山市xxxxx牙工业园
总建筑设计面积：20154m2，占地面积：1723m2
地上建筑设计面积：17638.4m2
地下室建筑设计面积：2515m2
建筑分类：一类；建筑耐火等级：一级；屋面防水等级：二级；地下室防水等级：2级。
安全等级分类：二类；建设使用年限50年，
建筑层数：地下一层，地上十三层：建筑高度民主：49.70米。
抗震设防烈度：6度；主要结构类型：框架剪力墙体系。
停车数量：机动车：129辆，其中地面70辆，地下59辆。

这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共27张图纸
设计功能包括：多用途厅、商店、办公室等。

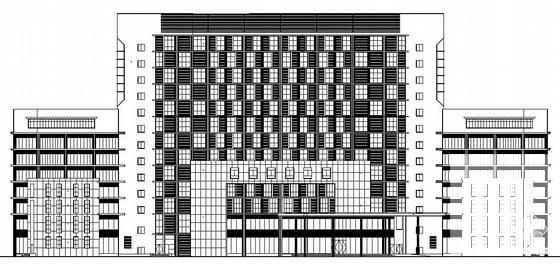

第 1 张图

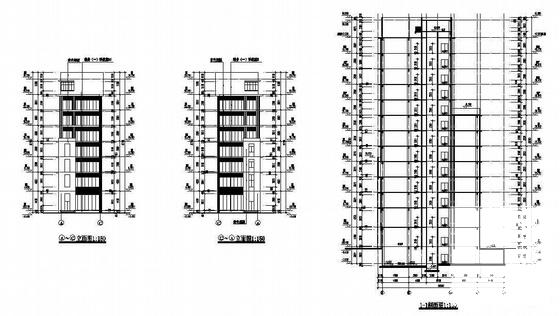

第 2 张图

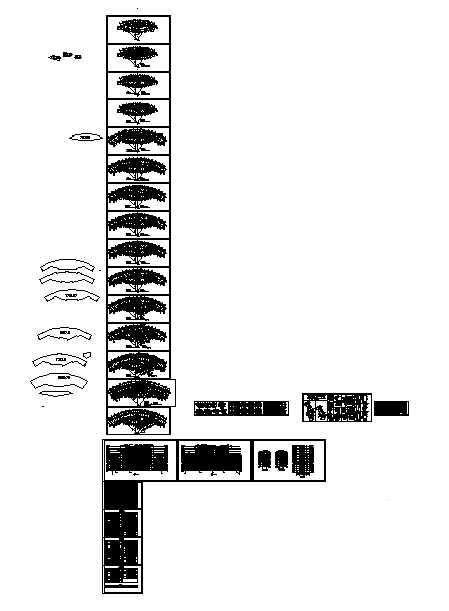

第 3 张图

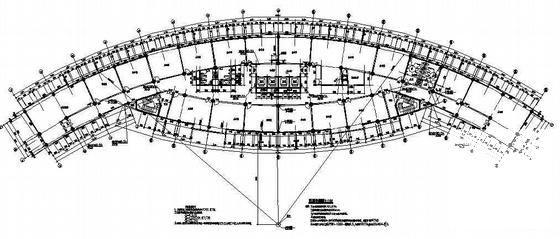

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
