[短肢剪力墙结构]新中式现代小区1号27800平米18层住宅楼建筑施工CAD图纸(节能设计)

[复制链接]

0

主题

0

帖子

1149

积分

超级版主

Rank: 8Rank: 8

积分
1149
发表于 2020-1-21 22:25:08 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 住宅类型(型体):塔式(一梯4户以下)
  • 商业:无
  • 建筑高度:高层建筑
  • 图纸设计深度:施工图
  • 项目地址:山东
  • 图纸设计风格:中式风格
  • 图纸设计流派:新中式
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑面积:27800平方米
  • 建筑高度:51.75m
  • 地上层数:18层
  • 效果图:无

附件详情

该项目为潍坊市紫瑞园小区1号楼
地上总高度51.75米
总建筑面积27800平方米
每个防火分区均设有2~4个疏散楼梯,疏散距离满足疏散要求。
建筑结构形式为:钢筋混凝土短肢剪力墙结构
抗震设防烈度:6
层数为:18 层
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等

立面

平面

立面

总图

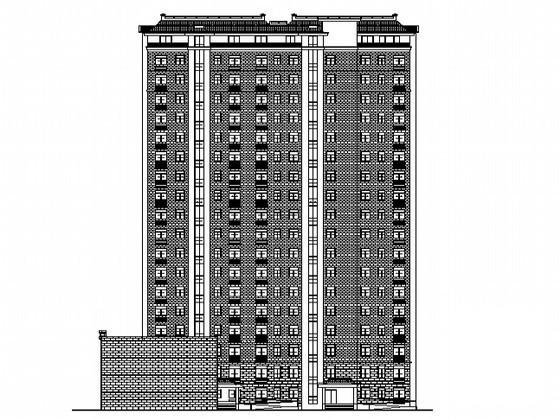

现代中式建筑 - 1
第 1 张图

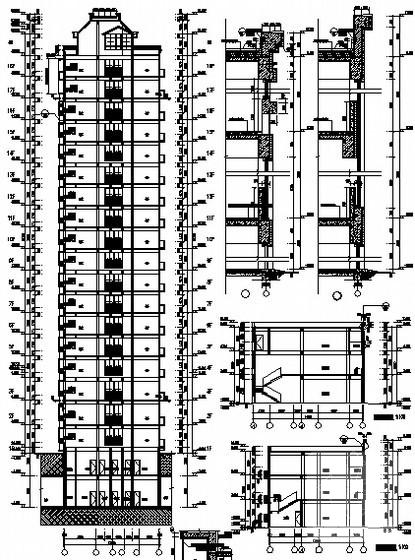

现代中式建筑 - 2
第 2 张图

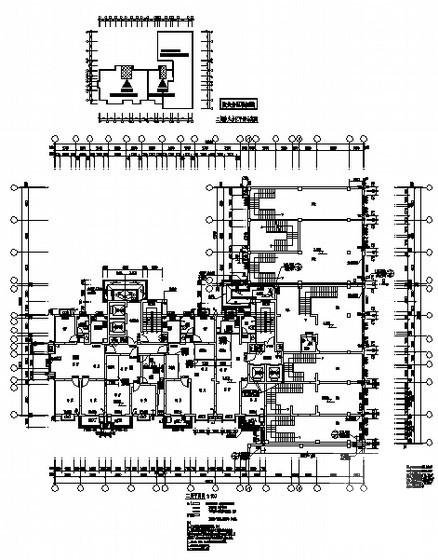

现代中式建筑 - 3
第 3 张图

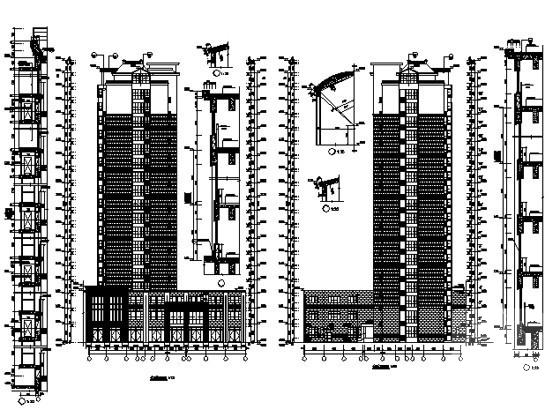

现代中式建筑 - 4
第 4 张图

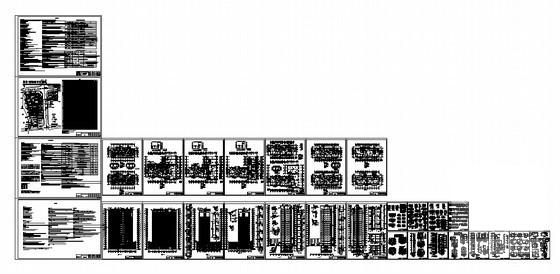

现代中式建筑 - 5
第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-1-21 22:25:08上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在居住建筑专区发帖交流相关知识。

附件2099v11ed1d2ssswf00c2s1f2s.rar

2.15 MB

下载  售价: 100 积分    赚积分
