城市核心区33层框架剪力墙结构住宅小区3号楼建筑施工CAD图纸(节能设计)

[复制链接]

0

主题

0

帖子

1648

积分

超级版主

Rank: 8Rank: 8

积分
1648
发表于 2020-1-21 22:25:13 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑高度:高层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 图纸设计深度:施工图
  • 项目地址:重庆
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑面积:20833.00平方米
  • 建筑高度:99m
  • 地上层数:33层
  • 效果图:无

附件详情

工程为四川某房地产开发公司拟建的高层住宅小区,位于重庆市,与南充市交通稽征处相邻,交通方便,环境优美,地理条件甚为优越。、泰合.城市首座住宅小区3号楼地上33层,一层以上为一梯六户纯住宅,建筑面积 20833.00 平方米;建筑高度:99.00米。、建筑类别为一类,防火等级为一级,建筑合理使用年限50年。建筑分类及建筑耐火等级:该项目建筑类别为一类建筑,耐火等级一级。结构类别:钢筋混凝土框架剪力墙结构。
项目名称: 南充某首座
项目地址: 四川某市
设计单位: 重庆巴某计有限公司
城市:南充(北纬=30.8,东经=106.1,海拔=500)
建筑名称:3#
建筑朝向:南偏东19度
建筑节能计算面积:18858 平方米
建筑表面积:21621.3 平方米
建筑体积:57437.2 立方米
体形系数:0.38
建筑层数:33
建筑物高度:99 m


平面

总图

平面图

总图

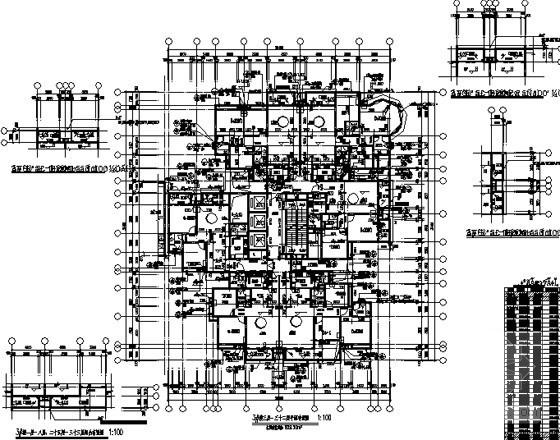

第 1 张图
第 1 张图

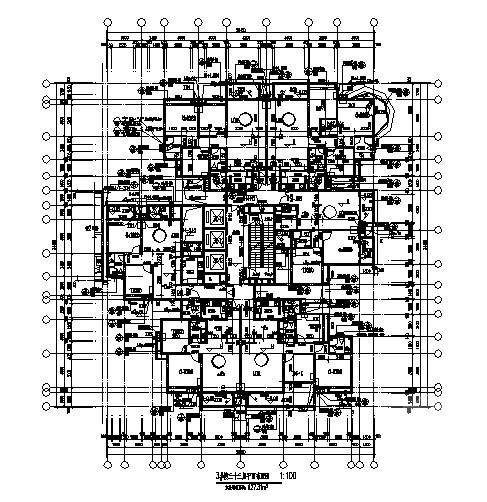

第 2 张图
第 2 张图

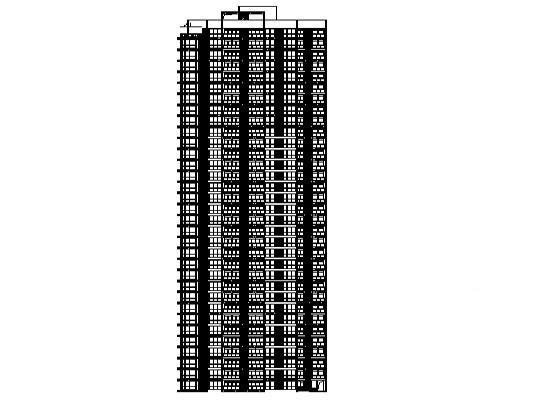

第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-1-21 22:25:13上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在居住建筑专区发帖交流相关知识。

附件2099v11ed1d2sdcwfw22sd0c2d.rar

1.34 MB

下载  售价: 100 积分    赚积分
