[框支剪力墙结构]25层框架剪力墙结构现代住宅楼建筑施工CAD图纸

[复制链接]

0

主题

0

帖子

245

积分

超级版主

Rank: 8Rank: 8

积分
245
发表于 2020-1-21 22:27:51 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 点击这里 搜索更多您想要的资源


  • 住宅类型(型体):塔式(一梯4户以下)
  • 商业:无
  • 建筑高度:高层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 图纸设计深度:施工图
  • 项目地址:陕西
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑高度:79.45m
  • 地上层数:25层
  • 地下层数:2层
  • 效果图:无

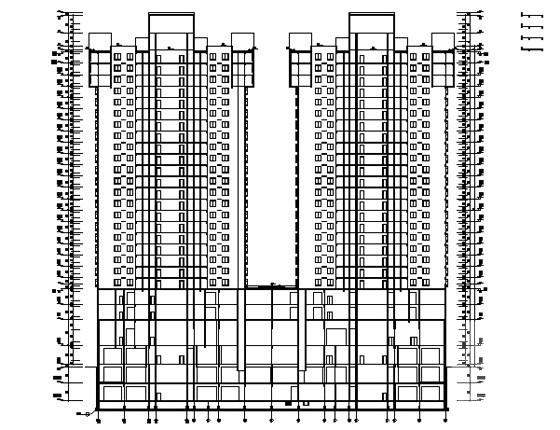

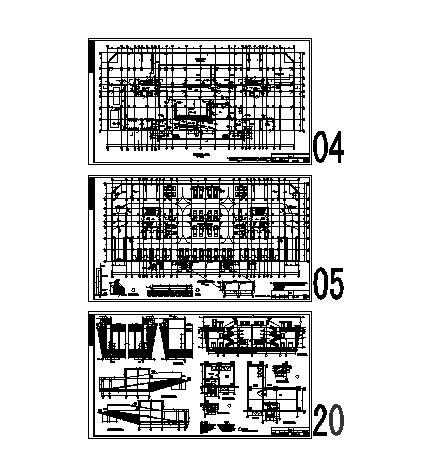

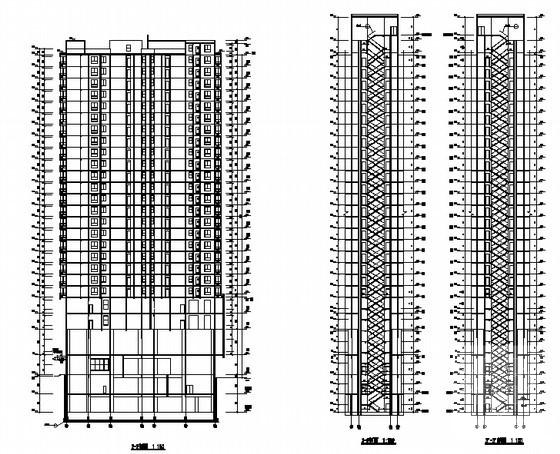

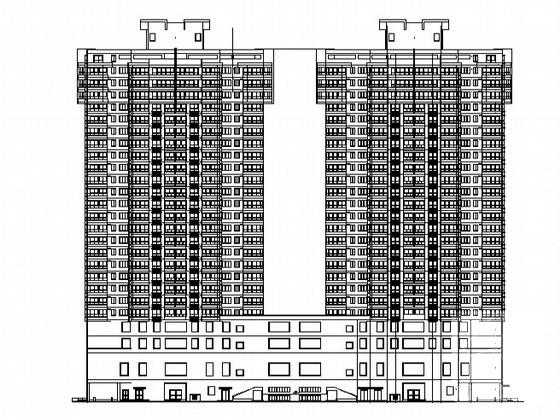

附件详情 1. 建筑工程等级:一级   2. 设计使用年限:50 年   3. 建筑分类:一类   4. 耐火等级:地上建筑为一级,地下建筑为一级。   5. 建筑物抗震设防烈度:8度   6. 建筑结构类型:框支剪力墙结构   7. 建筑层数:地上25层,地下2层   8. 建筑高度:79.45m,地下埋置深度:11.5m。 立面 总图 剖面图 总图


温馨提示:该资料由网友于2020-1-21 22:27:51上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在居住建筑专区发帖交流相关知识。

附件2099v11ed1cde0dw1wd20sc1e0.rar

5.64 MB

下载  售价: 100 积分    赚积分
