一份17层住宅给排水设计说明书及CAD施工图纸

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：17层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：14张
• 图纸年代：近代
• 地下室用途：人防,车库,设备用房
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统,消防排水
• 大样节点：卫生间
• 项目地址：湖南

项目概况及设计范围

该项目为十七层住宅项目,本建筑单体以内的给水、热水、排水、雨水、消火栓、等管道系统及灭火器的布置。

管道系统

该项目设有生活给水系统、生活热水系统、生活污水系统、雨水系统、废水系统、消火栓给水系统、灭火器配置。

一、生活给水系统：

水源：该项目供水水源为城市自来水。给水系统分区，给水系统分3个区：（给水系统分层计量）

二、生活污水系统：

该项目污、废水采用合流制。室内±0.00以上污废水重力自流排入室外污水管，消防集水坑（祥见地下室水施）废水采用潜污泵提升至室外雨水井，排至室外雨污水管网，通气管采用专用通气管和伸顶通气管。

三、雨水系统：

屋面雨水采用侧入式雨水斗或87式雨水斗。屋面雨水经雨水斗和室外雨水立管排至散水坡或室外雨水井。

四、消火栓给水系统：

该项目为建筑高度不超过50m的住宅楼，设计室内消火栓流量10L/，，室外消防水量15L/S。

五、灭火器配置：

该项目住宅公共走道部分按中危险级有消火栓的建筑设计，每个消火栓底部设MF/ABC4手提式干粉磷酸铵盐灭火器。另电梯机房设两具MF/ABD4灭火器。

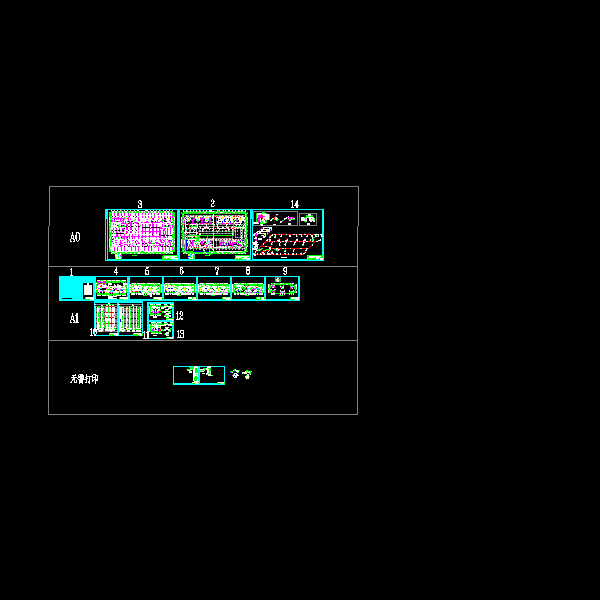

架空层给排水平面图

一～十二层平面图

地下车库层喷淋平面图

地下车库层消防平面图

给水及消防原理图

地下室消防系统图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
