一份一类住宅楼给排水设计CAD施工图纸

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计面积：21526.55平方米
• 建筑地上层数：20层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：35张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室内消火栓系统,喷淋系统,湿式灭火系统
• 供水设备：水泵站,稳压泵
• 供水方式：变频供水,分区供水,无负压供水
• 供水分区：三区
• 排水体制：污废合流
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20
• 大样节点：水泵,泵房,厨房,卫生间

附件详情

• 资料目录 使用标准图集目录 设备和主要器材表 图例
• 给水系统原理图
• 消火栓系统原理图
• 排水系统原理图（二）
• 废水系统原理图 采光井、集水坑排水系统图
• 1区地下室给排水及消防平面图
• 2区、3区五~十八层给排水及消防平面图

附件详情

项目概要：该工程总建筑面积21526.55m，建筑总高度62.25m。地下一层，为设备用房或戊类储藏用；1、3区地上十八层，2区地上二十层，其中一、二层为商业服务网点，其余楼层为普通住宅。该资料包含室内生活给水、排水、废水、消火栓、自动喷淋系统（仅供地下车库使用，水泵房设置在本楼）。

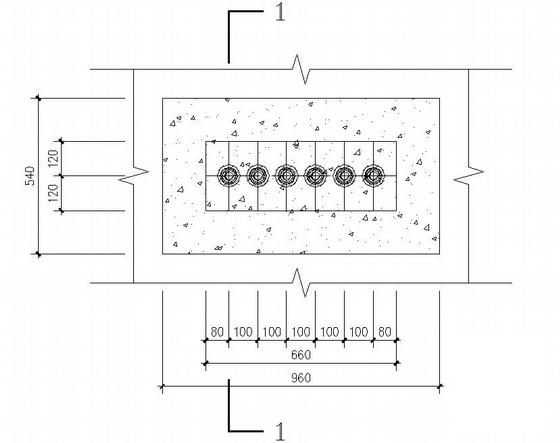

第 1 张图

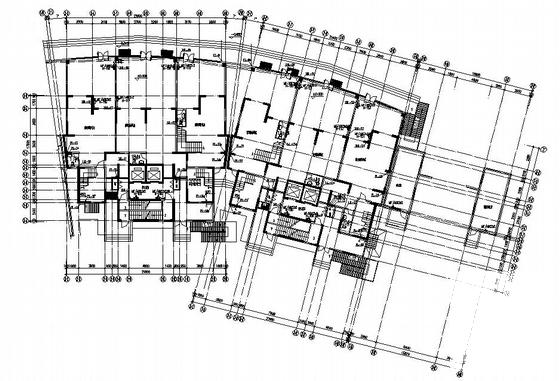

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
