[钢筋混凝土结构]37层超高层剪力墙结构住宅楼建筑施工CAD图纸

[复制链接]

0

主题

0

帖子

745

积分

超级版主

Rank: 8Rank: 8

积分
745
发表于 2020-1-21 22:26:16 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 点击这里 搜索更多您想要的资源


  • 建筑高度:超高层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 图纸设计深度:施工图
  • 项目地址:辽宁
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑面积:18424.40平米
  • 地上层数:37层
  • 地下层数:3层
  • 效果图:无

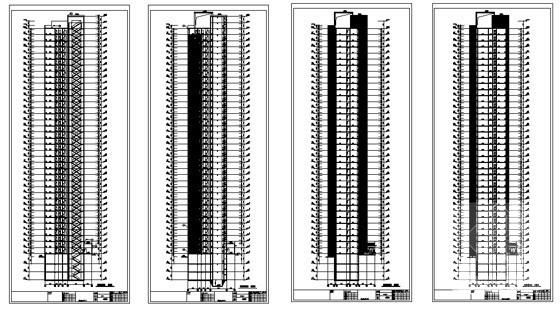

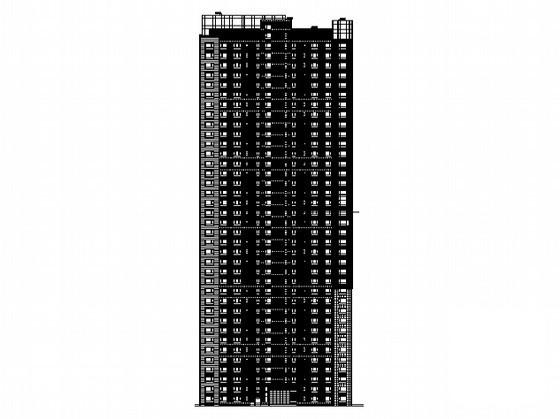

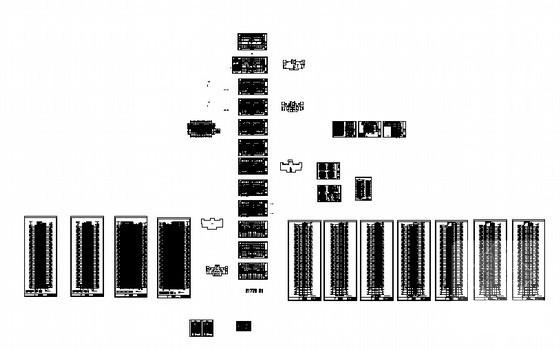

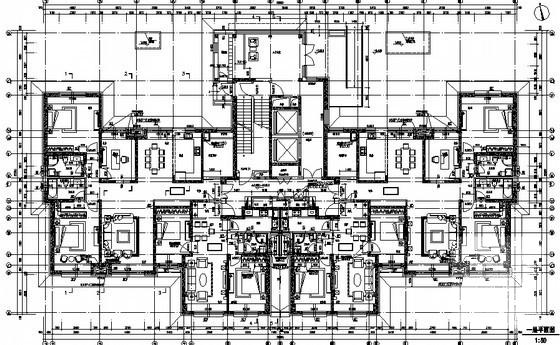

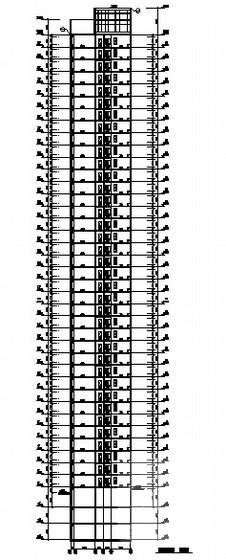

附件详情 该项目地上37层 地下3层   建筑面积:地上部分:16984.16平方米 地下部分:1440.3平方米   建筑结构形式为:剪力墙结构   设计使用年限:50年   抗震设防烈度:7度       包括:平面图、立面图、节点详图(25个节点图)、剖面图、门窗表、门窗详图、电梯、楼梯详图 及地下室说明、施工图等。       立面 平面 剖面图 总图


温馨提示:该资料由网友于2020-1-21 22:26:16上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在居住建筑专区发帖交流相关知识。

附件2099v11ed1d2e2f1fwfc2fc01s.rar

3.57 MB

下载  售价: 100 积分    赚积分
