隧道下穿桩基托换施工方案（盾构托换梁支护）

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 1、项目概要
• （1）隧道下穿桩基概况
• （2）桩基托换设计概况

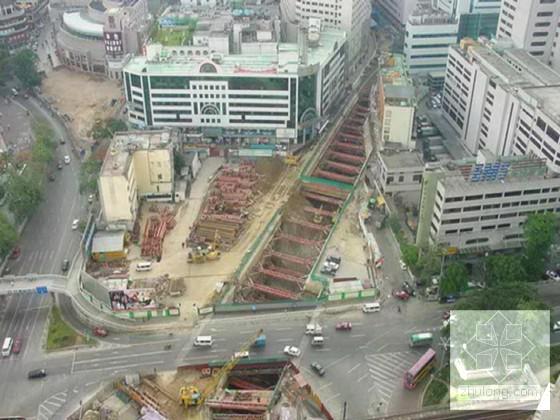

• （3）周边地形
• （4）地质水文
• 2、桩基托换施工流程及方法
• （1）施工流程
• （2）托换桩施工
• （4）托换梁施工
• （3）基坑开挖及支护
• （5）千斤顶预顶
• （6）截桩
• （7）原桩破除
• 3、桩基托换施工难点及措施
• （1）施工难点
• （2）措施
• 4、施工监测

附件详情

【隧道下穿桩基概况】
本线全线在下穿人行天桥、立交桥、引桥等3处建（构）筑物时，共有26根桩基侵入隧道建筑界限，按照设计文件要求需对桩基进行托换处理。
【桩基托换设计概况】
桩基托换施工采用桩梁式主动托换，人行天桥托换桩直径φ1.0m，桩长27.83m，托换梁尺寸为2.5×2.5×13m；立交桥托换桩直径φ1.5m，桩长25.33m～27.83m，托换梁高为3.0m，宽分别为4.77m、7.88、9.01m，长12.29、12.32、12.33m；引桥托换桩直径φ1.5m，桩长29.59m～30.5m，托换梁尺寸为2.5×2.5×14.5～14.8m。
【内容节选】
施工流程
桩基托换施工采用桩梁式主动托换，按“等变形、等荷载”的原则进行，先施工托换桩、托换梁，混凝土达到设计强度后在每个桩顶设置千斤顶和钢支撑并施加顶升力进行加载，托换后桩、梁之间的连接采用微膨胀混凝土。在托换过程中，要加强对周边建筑物的监控……
……
施工难点：
① 原有结构桩基与后施工的托换梁的连接，需保证原结构上部荷载与托换梁的有效传递。
② 桩基托换 施工工艺 及施工环境复杂，需保证结构体系转换的安全。
③ 托换桩基的桥梁在桩基托换施工中仍继续正常使用，且桥面车流量较大必定给体系转换及截断桩安全带来影响。
④ 基坑、竖井开挖施工及原有桩基破除施工对托换结构及周边建（构）筑物的沉降变形控制是桩基托换的一个核心问题。
措施：
为保证桩基托换施工过程中建（构）筑物的的安全，根据以上所列施工难点，制订以下相应的措施。
① 对原有桩基进行植筋及界面处理：a 对被托换桩基及承台旧混凝土表面凿毛，去除松散部分，深度宜为1~2cm；
b 凿毛后用水清洗干净，并充分湿润，保证新结构浇捣混凝土时界面湿润；
……
共计14页

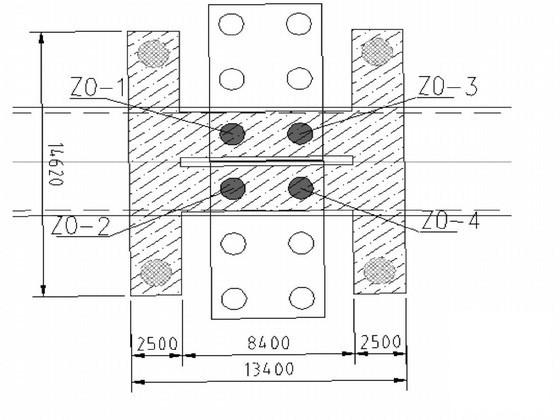

人行天桥桩托换平面图

桥台桩基托换平面图

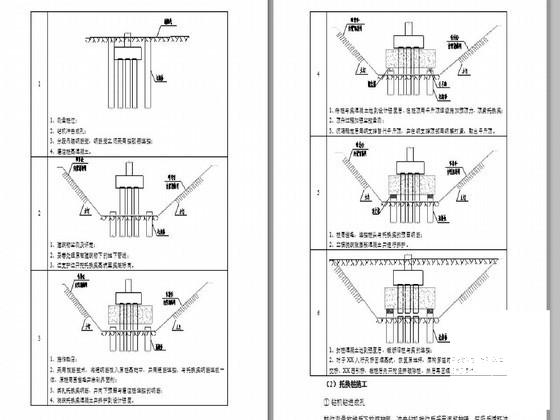

桩基托换流程图
