一份钢筋混凝土短肢剪力墙结构24层住宅楼建筑施工CAD图纸

[复制链接]

0

主题

0

帖子

645

积分

超级版主

Rank: 8Rank: 8

积分
645
发表于 2020-1-21 22:26:59 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 点击这里 搜索更多您想要的资源


  • 建筑高度:高层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 图纸设计深度:施工图
  • 图纸设计风格:欧陆风格
  • 图纸设计流派:新古典
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑高度:74.1m
  • 地上层数:24层
  • 效果图:无

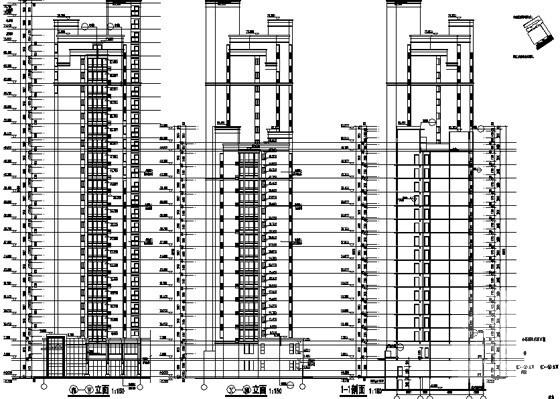

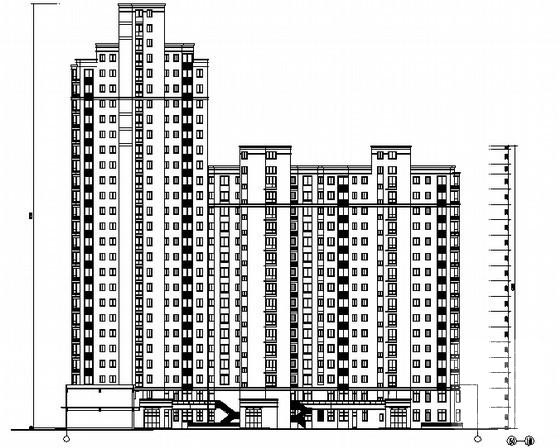

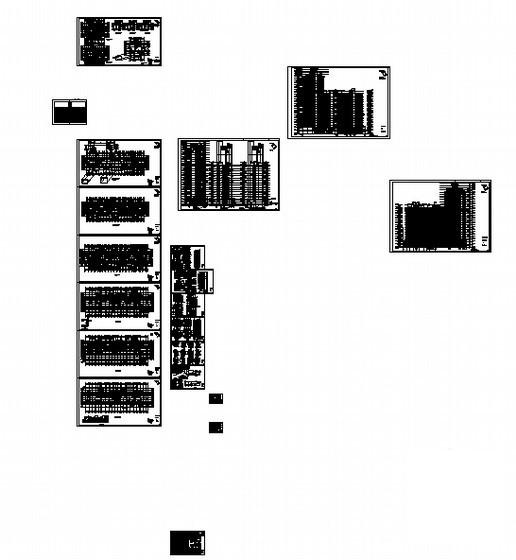

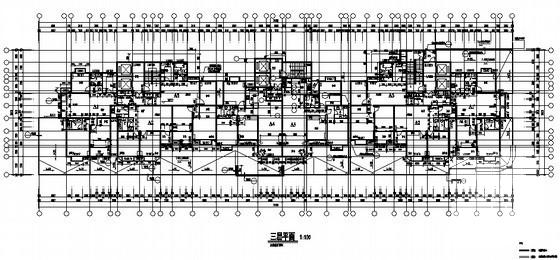

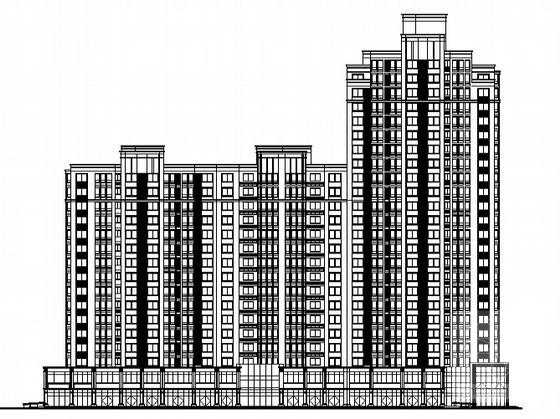

附件详情 建筑结构形式为:钢筋混凝土短肢剪力墙结构   抗震设防烈度:6   层数为: 24层   高度为: 74.1米   屋顶形式:组合平屋顶   这份参考资料包括图纸目录、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等 立面 平面 侧剖立面图 总图


温馨提示:该资料由网友于2020-1-21 22:26:59上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在居住建筑专区发帖交流相关知识。

附件2099v11ed1cdddd100ded2fe1e.rar

3.59 MB

下载  售价: 100 积分    赚积分
