预应力箱梁挂篮悬浇施工方案

[复制链接]

0

主题

0

帖子

1062

积分

超级版主

Rank: 8Rank: 8

积分
1062
发表于 2020-4-7 20:27:57 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

  • 1编制依据
  • 2编制目的
  • 3项目概要
  • 4气候条件和地形地貌
  • 4.1气候条件
  • 4.2地形、地貌
  • 5施工工期计划
  • 5.1工期安排原则
  • 5.2施工进度安排
  • 6施工人员、机械
  • 7预应力箱梁挂篮悬浇施工
  • 7.1挂篮施工
  • 7.2钢筋加工安装
  • 7.3 预应力管道定位安装
  • 7.4 模板工程
  • 7.5其他预埋件安装
  • 7.6混凝土浇注
  • 7.7混凝土养护
  • 7.8预应力施工
  • 8施工过程控制
  • 8.1施工控制概述
  • 8.2施工控制原则
  • 8.3温度变化控制
  • 8.4施工控制点布置
  • 8.5最佳观测时间
  • 8.6测量方案的选择
  • 8.7线型控制注意事项
  • 9质量、安全保证措施
  • 9.1质量保证措施
  • 9.2安全保证措施
  • 10工期保证措施
  • 11环境保护措施
  • 11.1环境、文明施工保证措施
  • 11.2水环境保护措施
  • 11.3大气环境及粉尘的防治措施
  • 11.4固体废弃物的处理
  • 11.5降低噪音措施
  • 11.6文明施工保证措施

附件详情

工程线路全长为2.205km,跨大堤孔变截面连续箱梁为三向预应力结构,纵向按全预应力体系控制。箱梁为分离的单箱单室截面,左、右幅宽均为16.25m,底宽8.25m,两侧翼缘宽均为4m。
……
预应力箱梁采用挂篮悬浇施工方案,本挂篮主桁采用三角结构,在灌筑混凝土和挂篮走行时,依靠后锚系统进行平衡,无须另设配重。灌筑混凝土时,挂篮后端锚于预埋锚杆上;挂篮走行时,挂篮主梁后端通过扁担梁反锚于已浇梁段上,同时主梁前段设置滚筒,利用倒链牵引,实现主梁的滑移。
……
采用冷拉方法调直钢筋时,I级钢筋的冷拉率不宜大于2%,HRB335、HRB400牌号钢筋冷拉率不宜大于1%。
……
预应力管道采用镀锌双波波纹管,预留孔道采用镀锌双波波纹管。
……
预应力钢筋管道应在张拉24小时内压浆,压浆用水泥浆,按70mm×70mm×70mm立方体试件,标准养护28d测得的抗压强度不应低于40Mpa。为减少收缩,可通过实验掺入适量膨胀剂。压浆质量应作抽检。
……
共26页,。

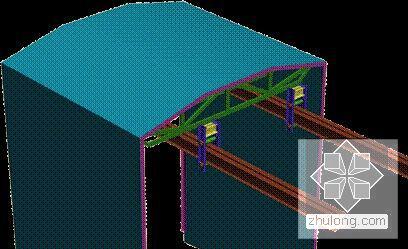

挂篮承重系统

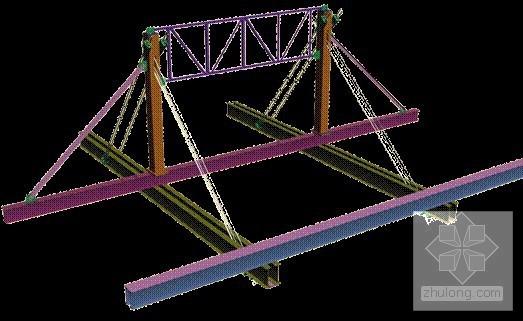

挂篮底模系统

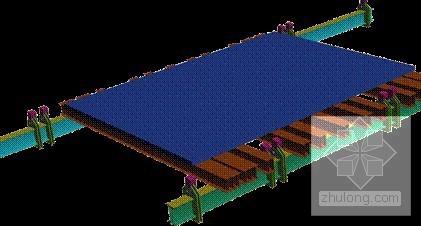

挂篮侧模系统

挂篮内模系统

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
