铁路隧道水沟电缆槽专项施工方案(排水管连接)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 一、 项目概要 1
• 二、设计情况 1
• 三、施工方案及方法 2
• 3.1施工步骤说明 2
• 3.1.1测量放线 2
• 3.1.2 凿毛 3
• 3.1.3基底清理、冲洗 3
• 3.1.4 钢筋绑扎 3
• 3.1.5 二衬侧壁泄水孔引出及排水管预埋 4
• 3.1.6接地端子设置及二衬预留接地钢筋接入 4
• 3.1.7 过轨钢管设置 5
• 3.1.8 支立模板,混凝土施工 5
• 四、质量保证措施 6
• 五、安全及环保要求 7
• 5.1安全要求 7
• 5.2 环保要求 8

附件详情

设计情况
设计要求分部管段内线路均采用CRTSⅠ型板式无碴轨道，轨道结构高度为51.5mm。轨下排水系统采用两侧沟加中心水沟形式。隧道两侧侧沟与中心沟通过φ100PVC排水管连接，排水管纵向间距10m，施工过程中应采取措施保证排水通畅。
隧道两侧沟槽靠线路侧的φ100半圆排水槽与中心沟通过φ50PVC排水管连接，排水管纵向间距10m，并在半圆排水槽位置设置漏水篦子，以防堵塞，同时施工过程中应采取措施保证排水畅通。
PVC排水管与打孔波纹管根据现场施工情况合理设置，任意两管间最小间距不小于1m，并注意与过轨管线等设置错开。

施工方案及方法
水沟电缆槽施工采用单侧施工，每次分段长度控制在40-50米，模板采用组合钢模板拼装成大块，电缆槽采用组合钢模板，并预先加工与大块侧模固定的连接，以便于支立。施工时采用两步浇注砼的方法。首先浇注至电缆槽底面，然后浇注剩余部分。电缆槽盖板、排水沟盖板采用定型模板集中预制。
……
共8页约3500字。

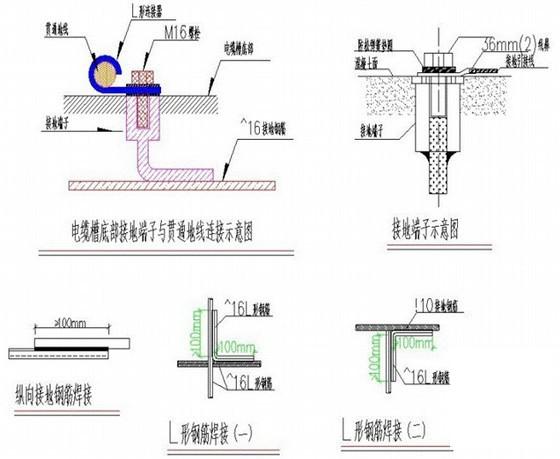

第 1 张图

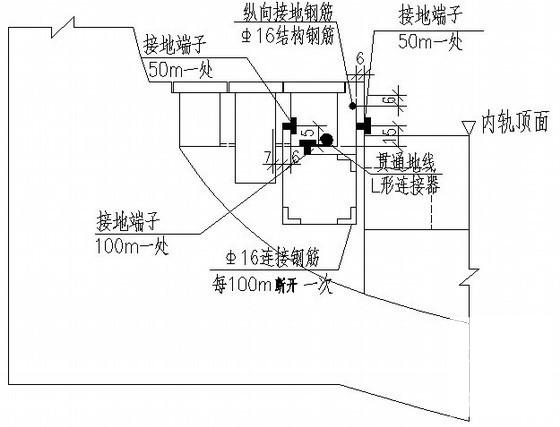

第 2 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
