编制依据:《建筑地基基础设计规范》GB50007-近代;《建筑结构荷载规范》GB50009-近代
标段全长9.7公里。沿线包含桥梁、盖板涵、盖板通道、挡土墙等构造物。根据构筑物特点,高度、地理条件确定桥台、挡墙、涵洞选用落地式双排钢管扣件式脚手架;墩柱根据高度、地势陡缓选择承插型盘扣钢管脚手架。
……
落地式双排承插型盘扣钢管脚手架搭设的立杆纵距为1.50m,横距为0.9m,步距为1.50m,脚手架的连墙件竖向间距为3.0m,水平间距为4.50m,操作平台满铺脚手板。脚手架上下爬梯采用定型挂扣式钢梯,平台满铺钢制脚手板,架体设在左右幅墩柱中间,梯步、休息平台宽度0.9m,楼梯长1.8,高1.5m,基础按脚手架要求处理,通道护身栏杆:上部高1.2m,中部高0.6米,下设0.18m高挡脚板,梯步护手高0.9m,爬梯与架体同步搭设。
……

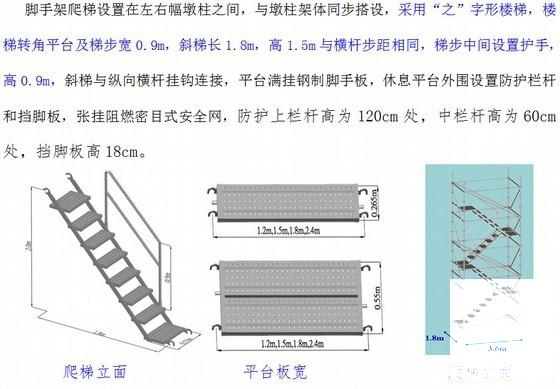

盘扣式脚手架爬梯设置在左右幅墩柱之间,与墩柱架体同步搭设,采用“之”字形楼梯,楼梯转角平台及梯步宽0.9m,斜梯长1.8m,高1.5m与横杆步距相同,梯步中间设置护手,高0.9m,斜梯与纵向横杆挂钩连接,平台满挂钢制脚手板,休息平台外围设置防护栏杆和挡脚板,张挂阻燃密目式安全网,防护上栏杆高为120cm处,中栏杆高为60cm处,挡脚板高18cm。工艺流程:
场地平整、夯实丶铺砼→基础承载力实验、材料配备→画立杆安装点位线丶定位设置通长垫板、可调底座→立杆→纵、横向扫地杆→纵、横向横杆→立杆→纵、横向横杆→外竖向斜杆及水平斜杆→连墙件→安挂扣式钢脚手板→绑扎防护栏杆→绑扎阻燃密目安全网。
……
共计36页,

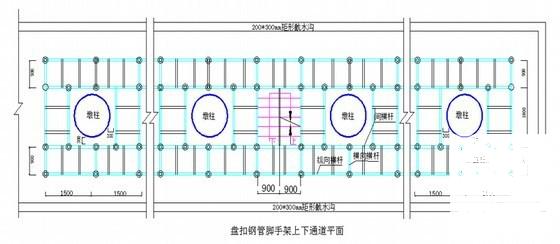

盘扣钢管脚手架上下通道平面图

脚手架爬梯布置

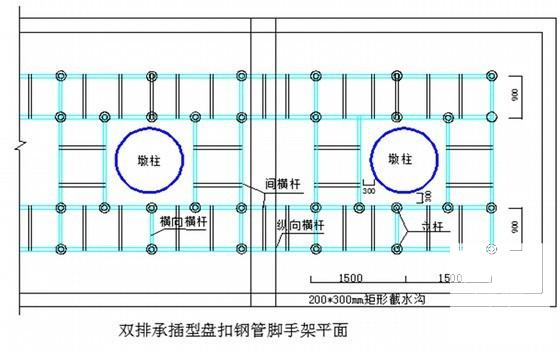

盘扣式脚手架平面图

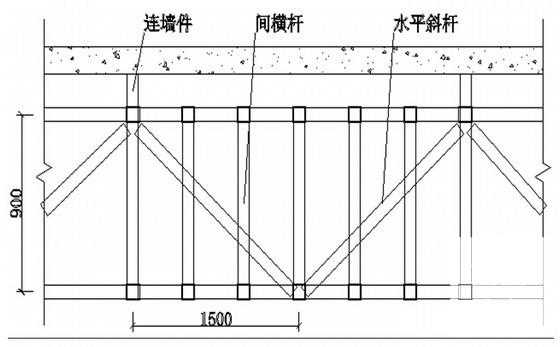

盘扣式脚手架节点图

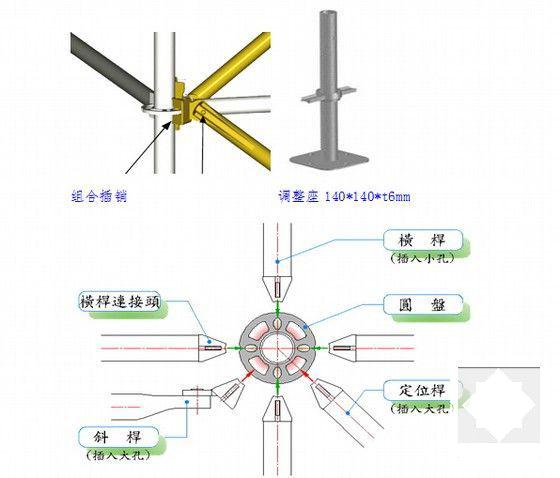

盘扣式脚手架组成图
