陶土板幕墙施工工法（构件式幕墙）(测量放线)

ffuuiibbxxmm

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

适用于7度及以下抗震要求的建筑物有横梁陶土板 幕墙工程 施工。
有横梁陶土板幕墙属于构件式幕墙，由安装固定在建筑物主体结构上的立柱、横梁组成骨架，通过特殊扣件将陶土板安装在横梁上，形成装饰面层，从而达到建筑装饰效果。
测量放线
角码安装
立柱安装
横梁安装
层间防火层安装
陶土板安装：
1 在一幅幕墙转角处做出上下固定的钢丝铅垂线，并在中间每隔3-4米设钢丝垂线，施工班组以垂线为依据进行逐层安装，以保证幕墙板面的垂直度和竖缝尺寸一致。
…………
陶土板的底部扣件
陶土板的中部扣件
陶土板的顶部扣件
窗顶截面图

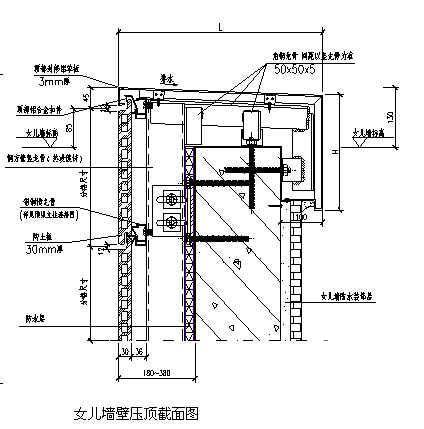

女儿墙壁压顶截面图
女儿墙压顶及窗洞口截面图
…………
效益分析
陶土板无辐射、无污染，可100%回收；自洁性能好，节省使用维护费用；
陶土板自重轻，采用扣件式 施工工艺 ，施工简便，安拆、维修方便；
陶土板色泽均匀，形状稳定，不退色，装饰效果华贵、美观、大方；
带内腔的陶土板，隔音降噪，保温隔热性能好，陶土板幕墙系统符合建筑节能要求；
…………
，约4千字。
