外墙陶土板幕墙与铝扣板结合防渗漏施工工法(安装方法)

bbnnxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

3 适用范围
本工法适用于8度及以下抗震要求的建筑物陶土板 幕墙工程 施工，且适用于各种气候条件下的建筑物外立面上。
4 工艺原理
陶土板幕墙属于构件式幕墙，由安装固定在建筑物主体结构上的立柱、横梁组成骨架，通过特殊的铝合金折压工艺形成的扣板与陶土板结合以及特殊扣件及防水胶条将陶土板安装在骨架上，形成装饰面层，从而达到建筑外墙防水及建筑装饰效果。
陶板幕墙排水 陶板幕墙的等压雨幕原理、导水板系统及封闭竖缝的安装方法构成了幕墙完善的排水系统，并可以阻止幕墙表面沉积物的形成，进而保持幕墙表面的美观。
……
5.2 操作要点
5.2.7.2 陶土板的安装
1 安装顺序：安装分缝件胶条→安装陶土板及挂件→垂直度及水平度调整。
2 在一幅幕墙转角处做出上下固定的钢丝铅垂线，并在中间每隔3-4米设钢丝垂线，施工班组以垂线为依据进行逐层安装，以保证幕墙板面的垂直度和竖缝尺寸一致。
3 陶土板背后有自带的安装槽口，通过该槽口穿入挂件，挂件固定在龙骨上。

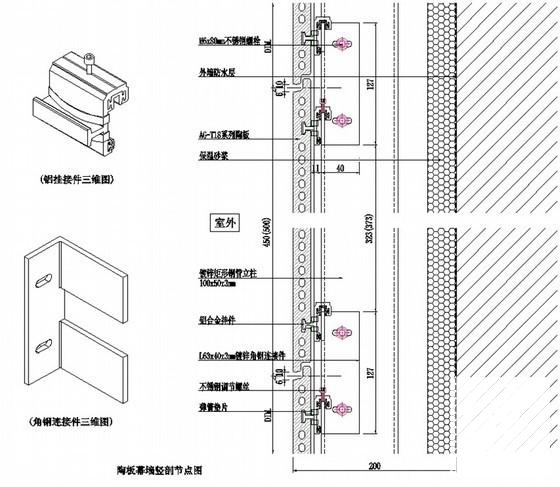

4 陶土板与挂件之间和挂件与龙骨之间必须采用柔性连接。陶土板横向的接缝处宜留有6-10mm的安装缝隙，上下的陶土板不能直接碰在一起，竖向的接缝处宜留有4-8mm的安装缝隙，内置三元乙丙防水胶条，其规格形状如下图：
……
14页，

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
