[工艺流程]砂土地基振冲加固筑坝施工工法（鲁班奖）

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 1. 前言 1
• 2.工法特点 1
• 3.适用范围 2
• 4.工艺原理 2
• 5.施工工艺流程及操作要点 3
• 5.1 施工工艺流程 3
• 5.2 操作要点 5
• 5.2.1 振冲试验 5
• 5.2.2 施工准备 7
• 5.2.3 造孔 8
• 5.2.4 清孔 8
• 5.2.5 填料 9
• 5.2.6 加密 9
• 5.2.7 振冲检测 9
• 5.3 劳动力组织 9
• 6.材料与设备 10
• 6.1 材料 10
• 6.2 机具及设备 10
• 7. 质量控制 10
• 7.1 工程 质量控制 标准 10
• 7.2 质量保证措施 11
• 8.安全措施 11
• 9.环保措施 12
• 10.效益分析 12
• 11.应用实例 13
• 11.1 项目概要 13
• 11.2 振冲试验 13
• 11.3 振冲施工 14
• 11.4 效果检测及评价 15

附件详情

水利枢纽右岸土坝河床段以含砾中粗砂为主，透水地基最深达22m，全部挖除不仅工程量大，而且排水困难，开挖难度比较大。为防止砂基的地震液化，保证坝基的稳定，需对吹填砂及以下覆盖层进行振冲加固，这是个相当重大的技术难题。
[适用范围]
适合砂土、粉土，特别是大面积20m深覆盖层、强透水性的砂基处理，可用于新建土石坝堤及已建病险堤坝加固，各类可液化土的加密和抗液化处理。
[工艺原理]
振冲加固是以起重机吊起振冲器，启动潜水电机后带动偏心块，使振冲器产生高频振动，同时开动水泵，通过喷嘴喷射高压水流，在边振边冲的联合作用，将振冲器沉到土中图纸设计深度。振动使砂土加密，或从孔中填入碎石，在振动作用下振挤密实，从而在地基形成大直径的密实桩体，提高地基强度。
[工艺流程]
1 振冲试验；2 施工准备；3 造孔；4 清孔；5 填料；6 加密；7 振冲检测；
18页，。

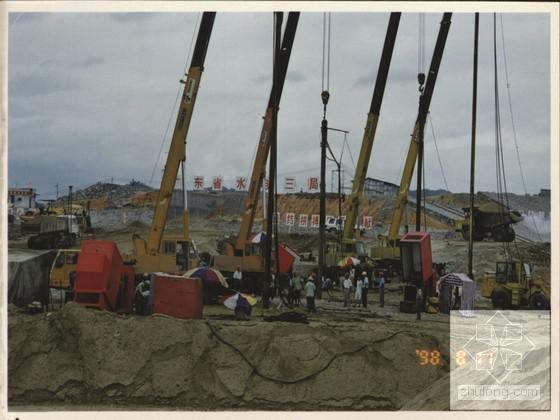

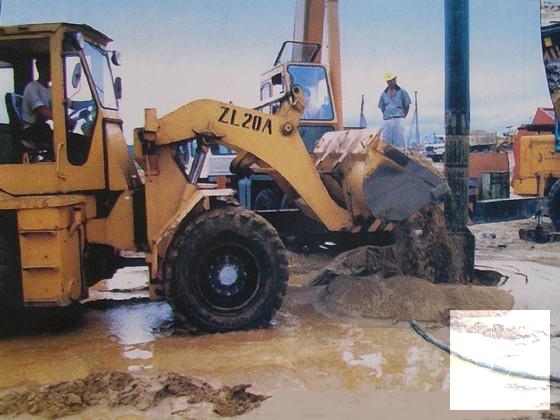

振冲桩施工

振冲桩施工

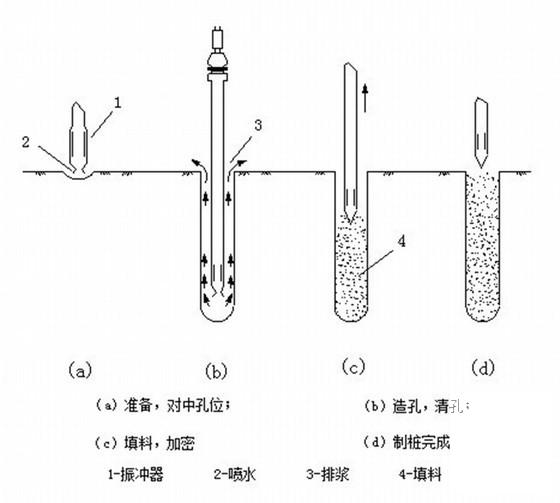

振冲桩施工工艺

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
