风道 施工方案 ：
地铁隧道中风道采用暗挖法中的“中隔壁法”施工，施工方向都是从对应风井处开马头门向风道堵头端施工。断面分层分部开挖根据各开挖断面具体高度及开挖后支护受力情况，结合施工方便划分。具体开挖还在拱部一定角度范围内辅以小导管注浆超前支护。断面每部采用环形开挖，预留核心土，各部开挖掌子面错开约5m，开挖后安设主副格栅钢架喷射砼联合支护。
......
开挖及支护：
马头门开挖先破除分部开挖范围内风井的初期支护喷射砼，在切断开挖范围内风井的钻孔围护桩，喷护好掌子面，再采用两榀格栅钢架并安，且与断桩钢筋相连，与先预埋的横向卡口梁形成纵连，然后喷射砼。
......

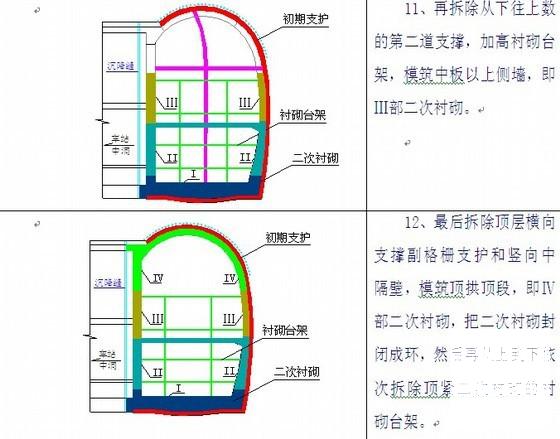

施工步骤

第 1 张图

第 2 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
