新城区7层砌体结构住宅楼建筑施工CAD图纸

[复制链接]

0

主题

0

帖子

1648

积分

超级版主

Rank: 8Rank: 8

积分
1648
发表于 2020-1-21 22:29:02 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:砌体结构
  • 图纸设计深度:施工图
  • 项目所在地:黑龙江
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:5517.52平方米
  • 占地面积:756.00平方米
  • 建筑高度:21.10m
  • 地上层数:6层
  • 设计效果图:无
  • 总户数:60户

附件详情

经济技术指标:住宅总建筑面积5517.52平方米(其中阳台面积268.88平方米),基底面积:756.00平方米.共分四个单元,单元户型为一梯两户,一梯三户一梯四户.总户数为60户.3.建筑层数:地上6层,一层商服,二~六层为住宅.层高:一层商服层高具体详见一层平面图,住宅层高均为3米.总建筑高度21.10米.4.建筑建筑设计结构形式为砖混结构,结构类别为3类,合理使用年限50年,抗震设防烈度为6度.5.防火设计:(1)建筑的耐火等级:二级.(2)防火隔离带处理方法在三层楼板处外墙做100厚300高JCTA-910岩棉,岩棉燃烧性能为A级,导热系数为0.044,具体做法见详图

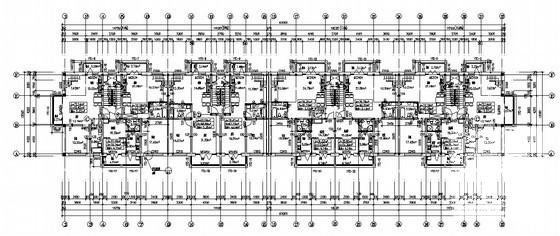

平面

总图

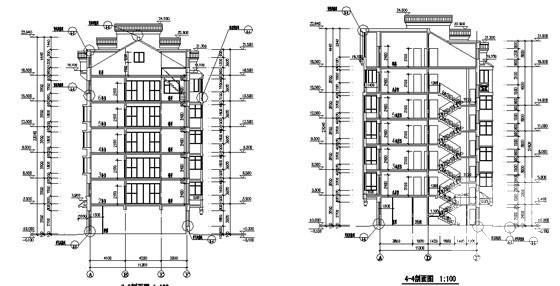

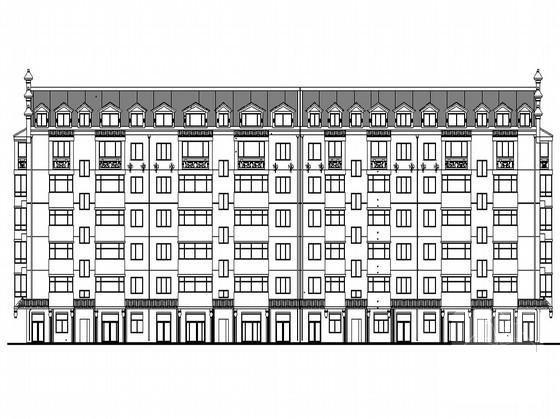

剖立面图

总图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图

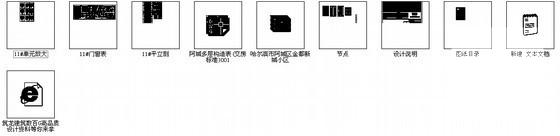

以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-1-21 22:29:02上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在居住建筑专区发帖交流相关知识。

附件2099v11ed1cwfwewd0d1dcfc0f.rar

3.4 MB

下载  售价: 100 积分    赚积分
