一份城市次干路CAD施工方案图纸设计

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

1）道路等级：城市Ⅱ级次干路，道路红线宽度30米，建筑红线宽度40米； 　　2）设计计算行车速度：40km/h； 　　3）路面结构设计标准轴载：BZZ-100KN 　　4）地震基本烈度：6度。 　　5）道路横断面布置：5米的建筑后退红线绿化 2米的道路绿化 5米的人行道 16米的车行道 5米的人行道 2米的道路绿化 5米的建筑后退红线绿化；机动车道16米，双向四车道，车道布置为0.25米路缘带 2X3.75的大车道 0.5米的双黄线 2X3.75的大车道 0.25米的路缘带。机动车道路拱采用直线加圆曲线的路拱形式，横坡为1.5%，坡向朝外，人行道横坡1.5%，坡向朝机动车道。 　　6）路面结构：3厘米厚细粒式沥青混凝土（AC-10Ⅰ））（每吨沥青混合料掺2.5kg路用纤维DCPET）、4厘米厚中粒式沥青混凝土（AC-16Ⅰ）、6厘米厚粗粒式沥青混凝土（AC-25Ⅱ）、0.5厘米厚沥青下封层、18厘米厚6%水泥稳定碎石、15厘米厚4%水泥稳定碎石，总厚度为46.5厘米。人行道路面结构层自上而下依次为：8厘米厚C30彩色水泥混凝土大波浪砖（11.25X22.5X8）、2厘米厚1：3水泥砂浆卧底、10厘米厚C10水泥混凝土、5厘米厚级配碎石，总厚度为25厘米。 　　7）道路总体布置图；道路标准横断面；道路线位图；相交道路标准横断面；道路逐桩坐标表；道路纵断面；交叉口竖向；路基结构设计图；道路路面结构图；道路无障碍设计；锯齿形偏沟大样图；公交停靠站大样图；道路工程数量一览表 　　共20张CAD图纸，2004年设计

交叉口竖向dwg.dwg

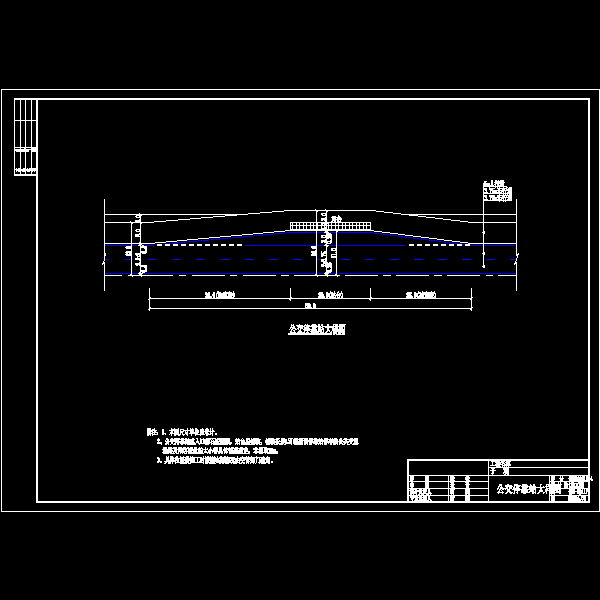

公交停靠站大样图.dwg

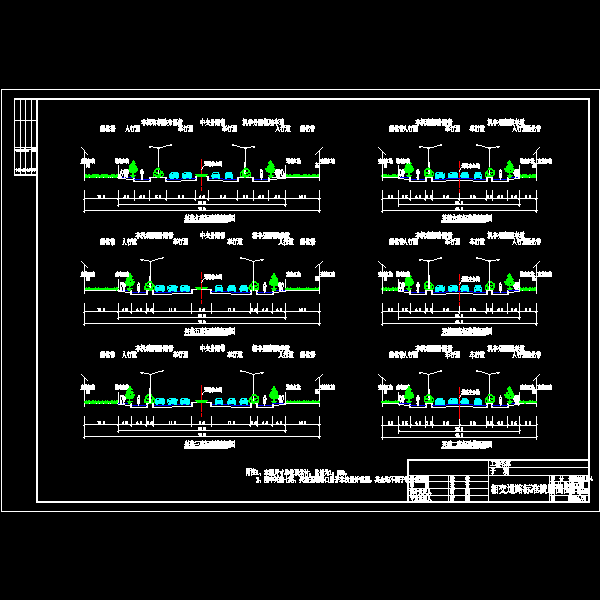

相交道路标准横断面.dwg

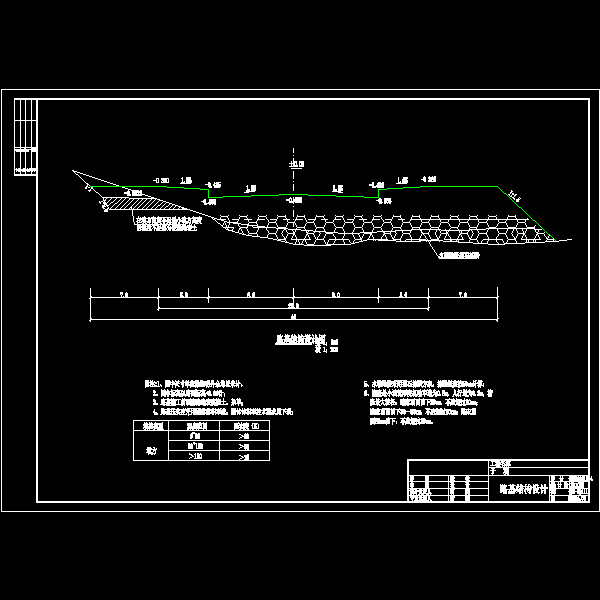

路基结构设计图.dwg

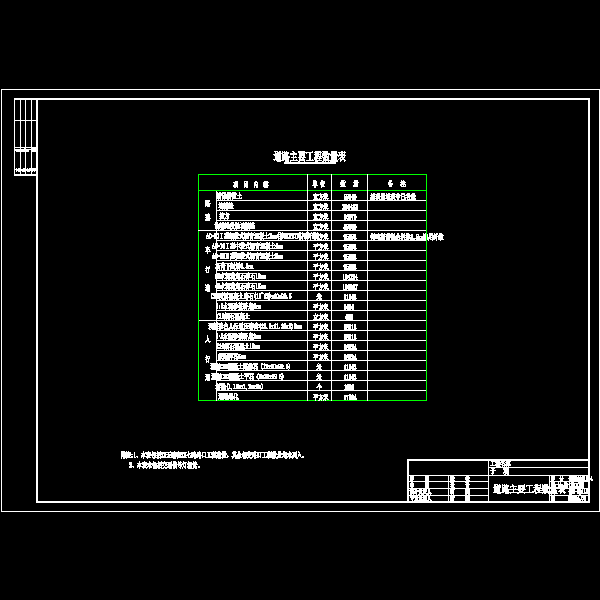

道路工程数量一览表.dwg

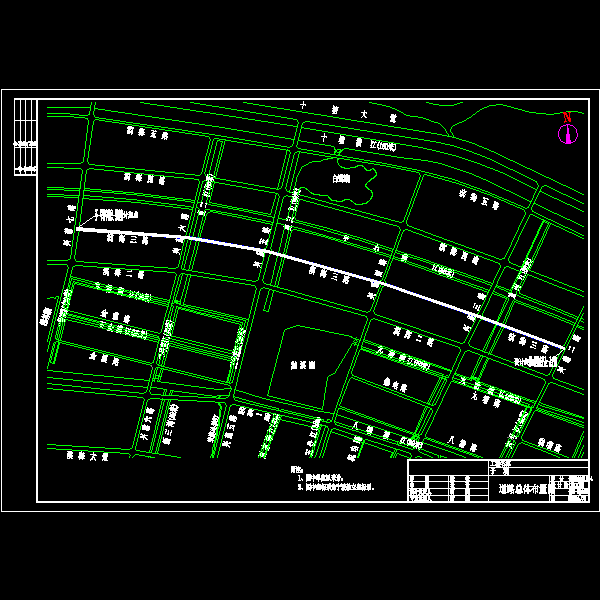

道路总体布置图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
