10层宾馆消防给水CAD施工图纸（疏散照明）(自动喷水灭火系统)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：宾馆
• 建筑高度：高层建筑
• 建筑面积：4288平方米
• 地上层数：10层
• 参考图纸：25张
• 消防设计：室内消火栓系统,喷淋系统
• 消火栓用水量室内(L/S)：20

该附件为宾馆消防给水全套施工图。

一、附件详情

项目,所在建筑为二类高层综合楼,高33M,十层。该资料范围:1层及4-10层。建筑面积:4288平方米。

2、设计依据:

<<高层民用建筑设计防火规范>>GB50045-95

《自动喷水灭火系统设计规范》GB50084-2001;

二、消火栓系统设计说明:

1. 消火栓用水量为20升/秒,同时使用水枪数量为2支,每根竖管最小流量为10升/秒。

2、消火栓安装:消火栓选用单栓SN65型栓箱,消火栓箱内配DN65栓口、d19水枪、25米麻质衬胶水龙带、SP20消防卷盘、消防按钮。室内消火栓箱箱体明装, 消火栓栓口高出楼地面1.10米。

3、管材采用镀锌钢管:DN≤100采用螺纹连接,DN>100采用法兰或卡箍连接。

4、管道防腐:埋地镀锌钢管采用红丹打底,再刷热沥青两遍,总厚度不小于3mm。

5、消防给水管道上的阀门均应带有明显的启闭标志,且阀门为常开。

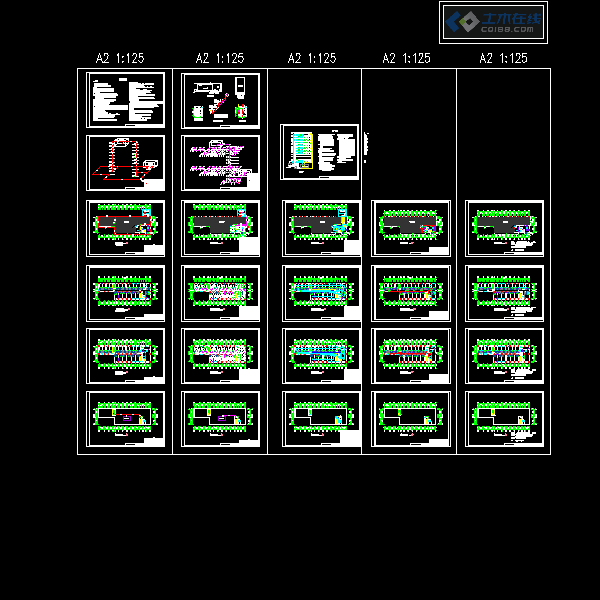

图片展示：

消火栓系统系统图

宾馆消防给水全套施工图

喷淋系统系统图

火灾自动报警系统一层平面图

喷淋系统一层平面图

喷淋系统天面层平面图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
