5层住宅给排水消防设计CAD施工图纸(室内消火栓系统)

ddxxssss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑高度：多层建筑
• 地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：15张
• 图纸年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统
• 消防设计：室内消火栓系统
• 供水方式：市政供水
• 排水体制：污废合流
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：15
• 大样节点：卫生间

附件详情

某工程给排水消防设计图 部分说明：该项目设计范围为生活给水系统、消防给水系统、生活污废水系统。系统说明：1、生活冷水系统 该资料考虑市政给水管网水压0.30MPa。用水量定额：250升每人每天,小时变化系数2.8，使用时间24小时

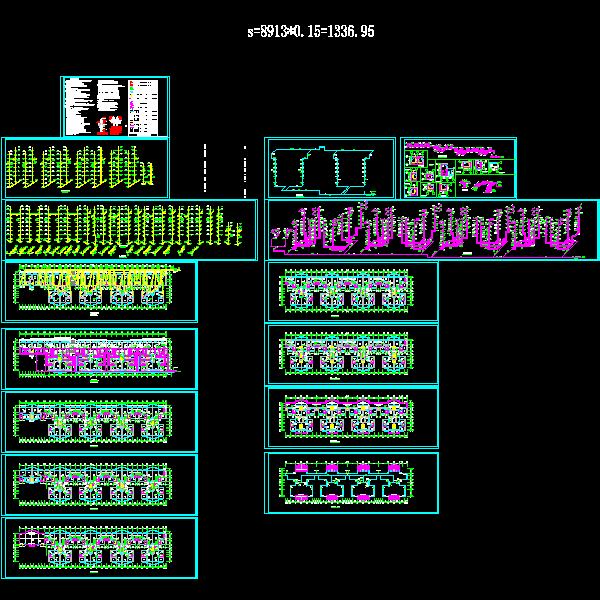

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
