超市室内外消防给排水施工CAD图纸

  • 设计阶段:施工图设计
  • 供水方式:市政供水

附件详情

设计范围:本施工图设计包括室内给水系统(冷水系统,热水系统),消防给水系统(消火栓给水系统,自动喷水灭火给水系统,水喷雾灭火系统),排水(污水、雨水)系统。
给水设计:
该项目最高日生活用水量为150m3/d。该项目最高日最大时生活用水量为15.0m3/h。
采用市政自来水直接供水,并根据甲方要求设置60m3不锈钢拼装生活水箱,供一层生产工艺用水。
消防系统 :消火栓给水系统:室内消防用水量为15l/s。室外消防用水量为30l/s。火灾延续时间3小时。采用消火栓消防泵和消防水箱、消防增压稳压设备联合供水方式。消火栓消防泵设于地下室泵房内。
自动喷水灭火给水系统:该项目最大火灾危险等级属仓库危险级II级,自动喷水灭火消防用水量80.0l/s。活在延续时间1小时。该项目设湿式自动喷水灭火系统。危险等级具体划分:收货库存部分危险等级为仓库危险级(II)级,卖场部分危险等级为仓库危险级(I)级,办公大厅商品街部分危险等级为中危险级(II)级,酒店式公寓部分危险等级为轻危险级级;消防水箱和自动喷水灭火消防水泵、消防增压稳压设备联合供水方式。自动喷水灭火消防水泵设于地下室泵房内。

某超市室内外消防给排水施工图

某超市室内外消防给排水施工图

某超市室内外消防给排水施工图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

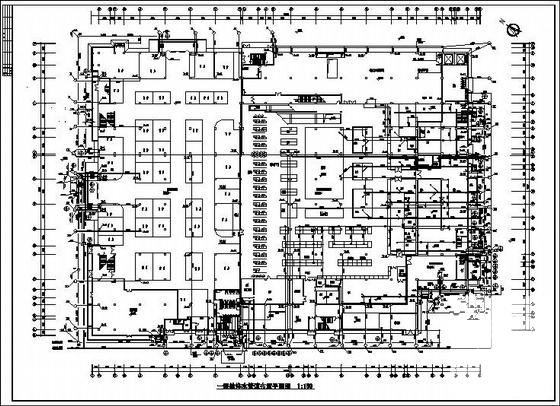

  • 给排水消防施工图纸 - 1
    给排水消防施工图纸 - 1

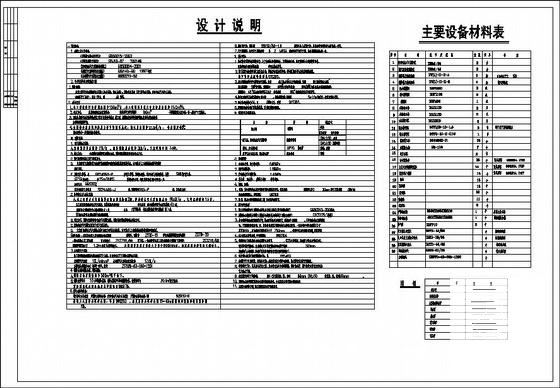

  • 给排水消防施工图纸 - 2
    给排水消防施工图纸 - 2

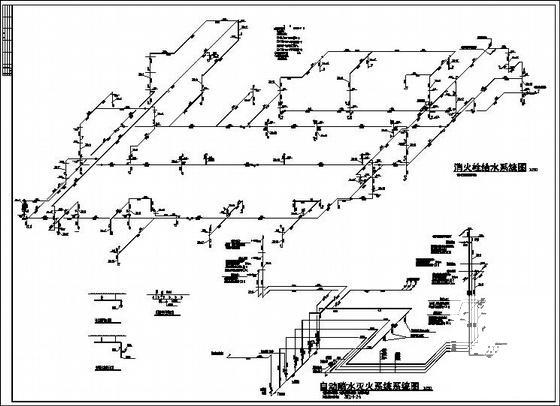

  • 给排水消防施工图纸 - 3
    给排水消防施工图纸 - 3

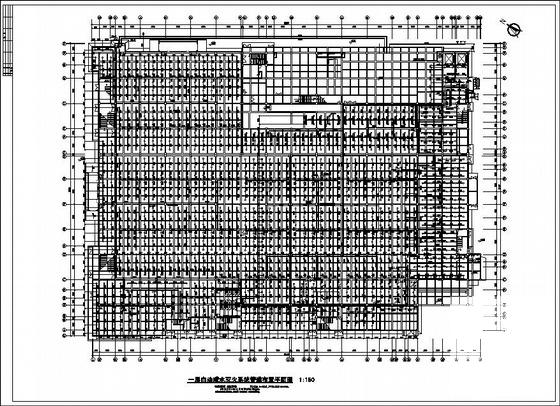

  • 给排水消防施工图纸 - 4
    给排水消防施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
