一份23层住宅楼给排水CAD施工方案图纸(水池有效容积)

benbenfen

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：综合楼
• 地上层数：23层
• 地下层数：2层
• 出图日期：2009
• 供水分区：三区
• 污废水排水体制：分流
• 设计内容：给排水, 消火栓, 自动喷水
• 地下室用途：人防, 车库

附件详情

本大楼位于浙江省温州市,由一幢23层综合办公楼及一幢9层电信大楼组成，地下层均为2层。
设计范围：室内外给水排水、水消防及灭火器设计。

1．市政供水压力为0.25MPa，一至三层利用市政压力直接供水，四层及以上各层采用水池－变频水泵供水系统.为管理方便，二幢大楼所有系统各自独立，设备设于地下室各自泵房内。新华书店单独计量。
某楼供水系统分高低区，高区(10F~23F)变频给水泵型号为50DL12-12x10(Q=3.5l/s,H=122m, 二用一备），低区(4F~9F)
变频给水泵型号为50DL12-12x5(Q=3.5l/s,H=61m, 二用一备），生活水池有效容积为54M3。
电信楼变频给水泵型号为50DL12-12x5(Q=3.5l/s,H=61m, 一用一备），生活水池有效容积为20M3。
生活水池、水箱均为不锈钢 水箱 。
2.国脉楼四层厨房预留总进出水管，小卫生间浴盆热水由每间单独设置电热水器供给。
3．室内生活给水干管，立管及水泵进出水管采用钢塑复合管及配件；国脉楼高区均采用沟槽式连接；国脉楼低区、电信楼DN<65mm丝扣连接，DN>=65mm沟槽式连接,泵房内均为法兰连接，接入卫生间给水支管(检修阀后)采用公称压力为1.0MPaPP－R给水管，热熔连接。热水管采用公称压力为2.0MPaPP－R给水管，热熔连接。生活水池内管段采用内外涂塑钢管。
4．室内给水阀门DN≥50mm采用蝶阀，DN<50mm采用球阀，除某楼高区给水系统选用公称压力P=1.6MPa阀门，其余均选用公称压力P=1.0MPa阀门。给水泵出水管上止回阀采用缓闭止回阀。

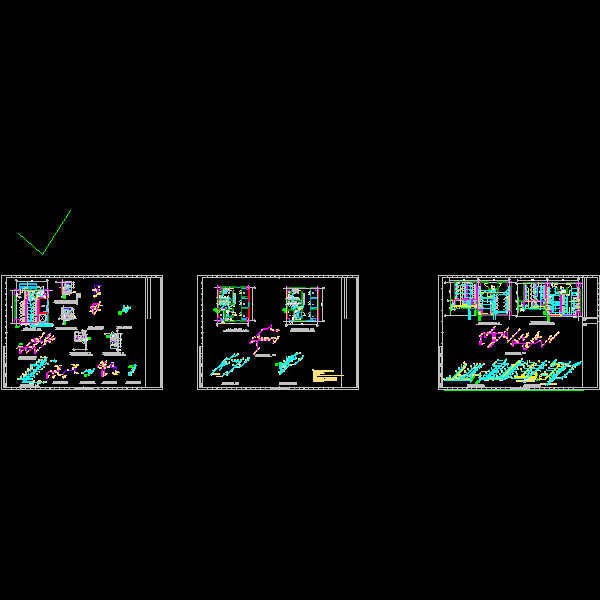

国脉wc3-17至3-19.dwg

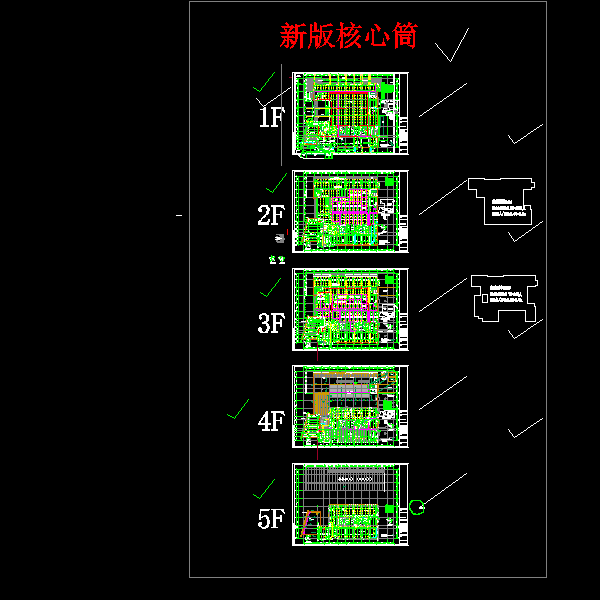

国脉平面1-5层20090708建筑修改pmssddd1-5.dwg

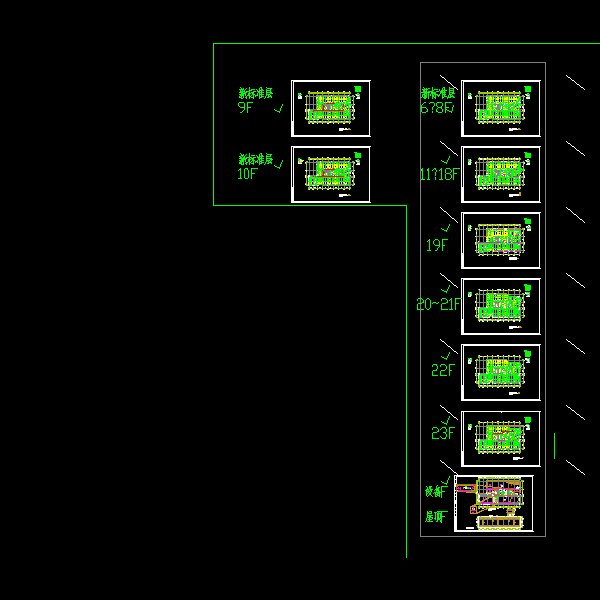

国脉平面6-r层pmssccc6-14.dwg

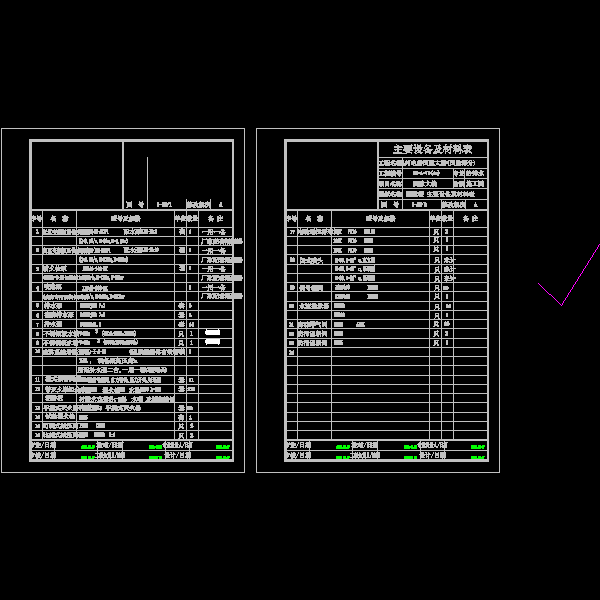

国脉材料表.dwg

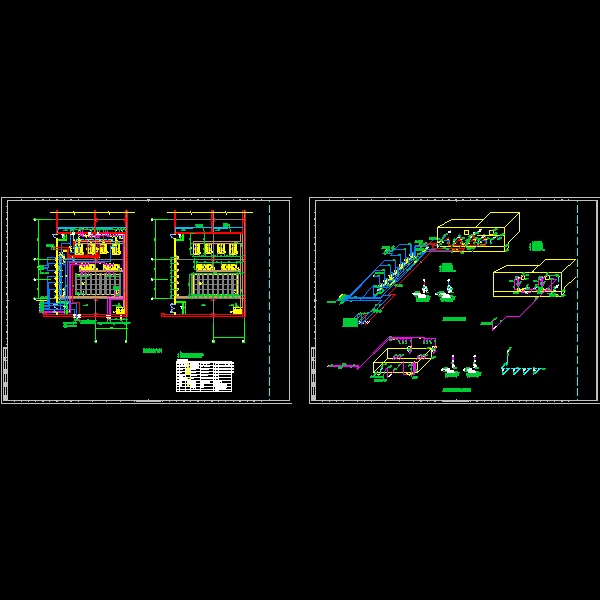

国脉水泵房1516.dwg

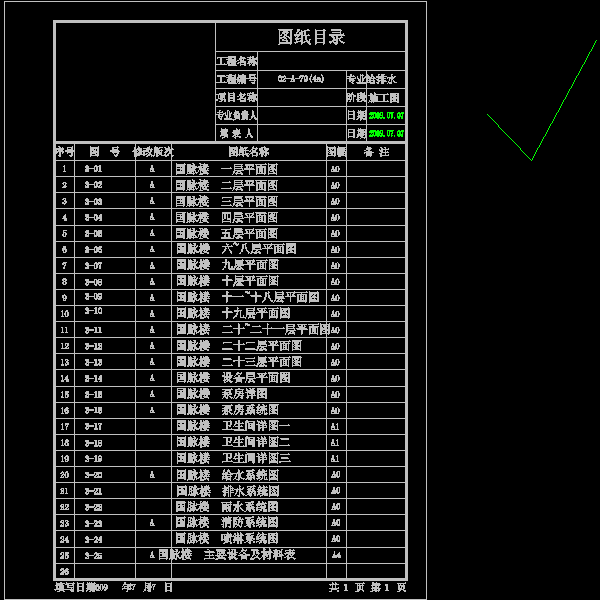

国脉目录.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
