建筑类别：住宅,商业
-
建筑高度：高层建筑
-
地上层数：十九层
-
地下层数：二层
-
图纸设计深度：施工图
-
地下室用途：人防,车库
-
生活供水设计：生活给水系统
-
排水设计：污水系统
-
消防设计：室内消火栓系统,喷淋系统
-
供水设备：水池
-
供水方式：变频供水,分区供水
-
供水分区：三区
-
排水技术：重力排水
-
大样节点：水箱,水泵
-
设计说明：有
该项目建筑地下二层，防空地下室设于地下二层,人防面积为2030平方米 , 以平战结合进行设计.平时作为地下车库,战时作为六级二等人员掩蔽所，战时分二个防护单元。地上十九层，一~三层为商业，四层以上为住宅。

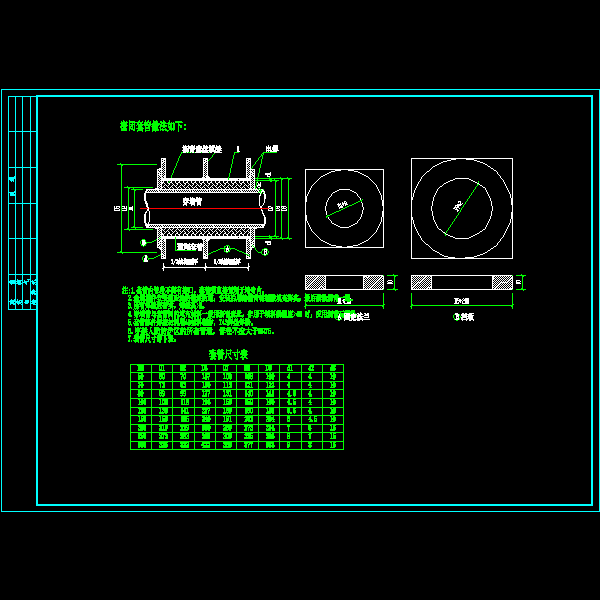

设计范围包括：给水、排水、室内消火栓系统、湿式自动喷水灭火系统及防空地下室战时给排水工程。

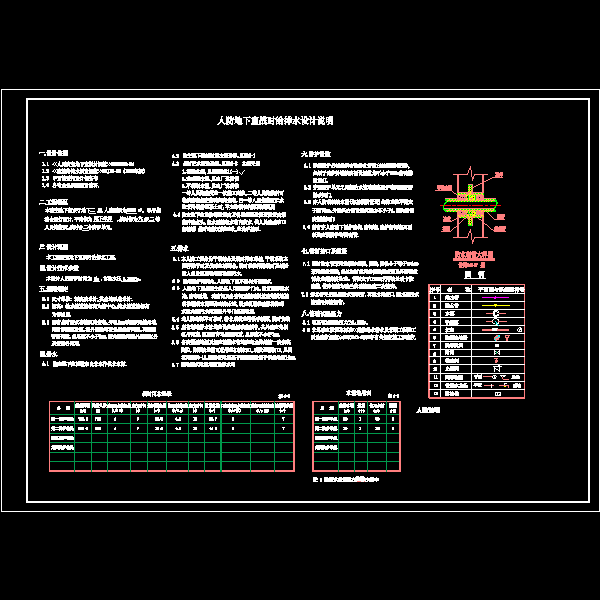

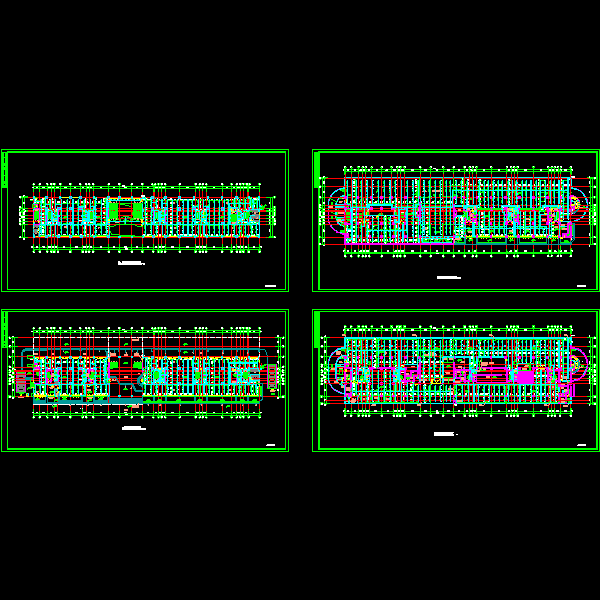

地下二层人防战时给排水平面图
地下一层喷淋平面图

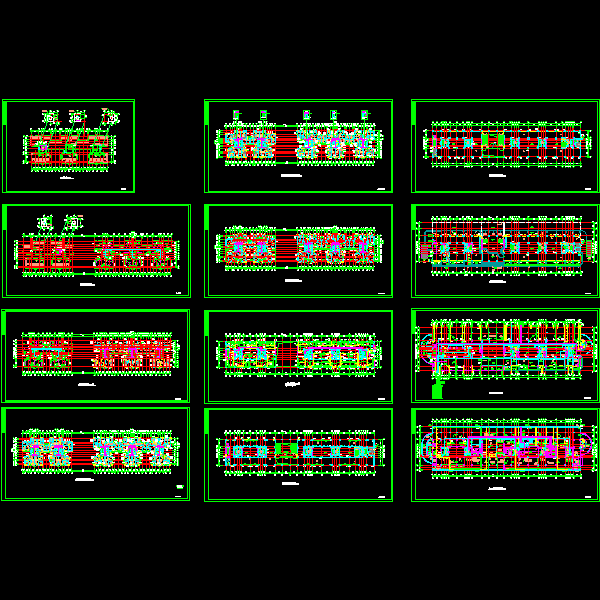

五层住宅给排水平面图

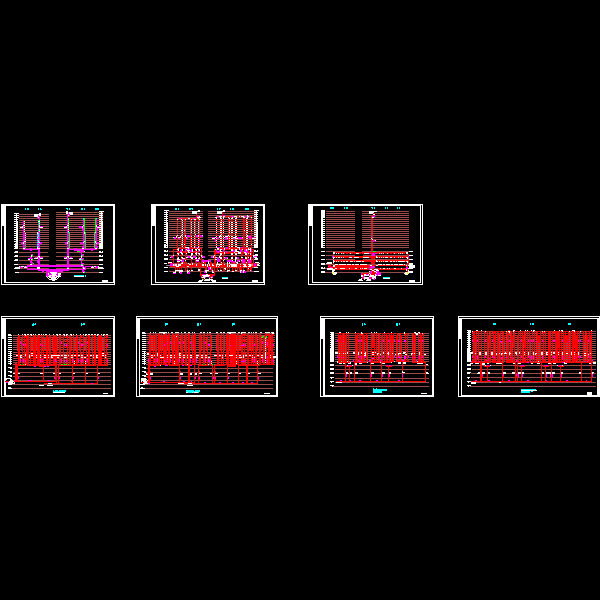

生 活 给 水 原 理 图
消火栓原理图
A、B栋排 水 原 理 图
系统图
泵房系统图
地下室水池、水泵房大样图
水箱大样图
