一份高速公路小净距隧道设计方案（毕业设计附dwg格式CAD图纸）(水泥混凝土路面)

ggjjkkxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

四车道高速公路全长：31.525公里 　　隧道左线长975米。右线长937米，进口位于村东南约200米，出口位于村东南约600米。隧道断面为单心圆。 　　明洞为整体式衬砌 　　洞身采用复合式衬砌 　　洞口设高压钠灯照明，全射流纵向式通风。 　　隧道最大埋深达251米 　　 　　设计的主要内容： 　　 (1)对晋焦寺阴段的地址概况进行分析，举出该地段的水文地质条件和不良地质现象。 　　（2）进行隧道断面设计 　　（3）喷锚衬砌设计 　　（4）隧道衬砌计算 　　（5）路面结构设计 　　（6）隧道洞门设计 　　（7）隧道防排水设计 　　（8）隧道通风设计 　　（9）隧道照明设计 　　（10）隧道施工进度设计 　　 　　[内容节选] 　　经实地勘测调查研究得出，隧址在进出口地形平缓处是Ⅱ类围岩，其他均是Ⅲ类以上围岩，加之考虑施工工艺、施工耗资、安全等因素，宜选用单心圆拱。由于该处层状岩层较薄弱、节理比较发育，水平荷载较大，而且边墙还设置为曲墙，导致下部有少量膨胀性岩层，所以断面底部需要设仰拱，可增加隧道的耐久度。 　　…… 　　由于存在大车进不了横洞 ,小车勉强能进去横洞但是出来时又占用完了对方正常方向行驶车辆的路面 ,因此目前的正交横洞起不了疏散车辆的作用。在目前隧道的营运管理中,对于隧道内发生的交通事故和火灾事故,一般都是采用封闭隧道处理事故的方法,有时封闭数小时隧道交通,而排队等待的车辆连绵几公里,使隧道真正成了高速公路的瓶颈。…… 　　…… 　　紧急停车带式为了在故障车辆离开车行道，对过往车辆进行避让，以免发生交通事故，方便故障车辆停车维修。 　　根据以往修建经验，只需在隧道中间地段设置一紧急停车带即可，有效长度为40M,宽度为2.5M。 　　…… 　　 Ⅲ 类围岩深埋段采取上、下台阶法开挖 , 下台阶落后于上台阶 8 m～10 m, 上、下台阶的初期支护施作必须紧跟开挖。左洞开挖断面超前左洞开挖断面控制在 30 m～40 m,在施工环向系统锚杆时, 对中间岩柱进行压力注浆, 增强岩体稳定。 　　…… 　　对于Ⅲ类以下围岩地段施工采用预裂爆破作业,对于 Ⅳ 类以上围岩地段施工采用光面爆破作业。预裂爆破和光面爆破在根据围岩性质, 根据工程类比经验或施工规范, 合理选择周边眼间距、周边眼的最小抵抗线、相对距和装药集中度等参数。 　　…… 　　洞口刷坡时, 两隧道中间岩柱坡口处原地面土体应暂时保留, 以支挡坡面。洞口临时防护完成后 , 挖除中间岩柱坡口土体, 立即沿隧道轴向对中间岩柱正面打入 5 m长的Φ 50 mm × 5 mm小导管, 注浆加固中间岩柱坡面。当注浆达到强度后进行左洞开挖 　　…… 　　附CAD图纸： 　　III类围岩衬砌、IV类围岩紧急停车带衬砌、VI类围岩衬砌、V类围岩衬砌、V类围岩紧急停车带衬砌、车行横洞衬砌、车行横洞放排水结构图、浅埋及深埋II类围岩衬砌、人行横洞、人行横洞防排水、上行出口洞门图、隧道上行及下行纵断面、隧道防排水结构图、隧道横断面、隧道横断面图、隧道水泥混凝土路面结构、下行出口洞门图、下行入口洞门图、v类围岩紧急停车带衬砌断面图、各类围岩衬砌断面图、人行横洞衬砌断面图、隧道洞门立面图……31张 　　…… 　　共计61页，CAD图纸31张

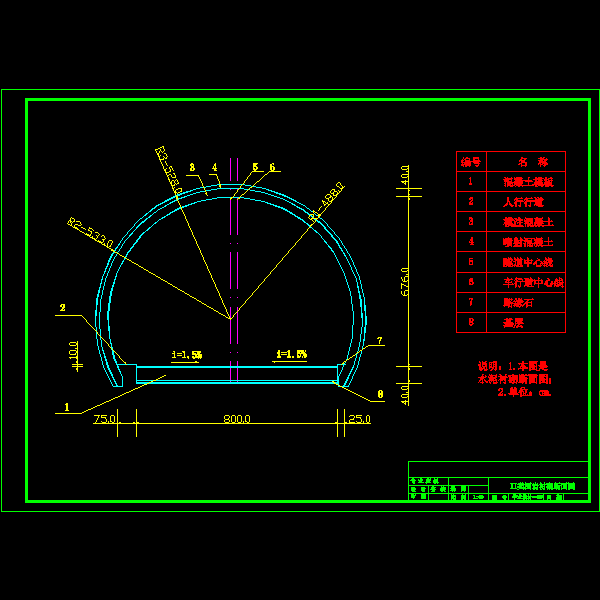

第 1 张图

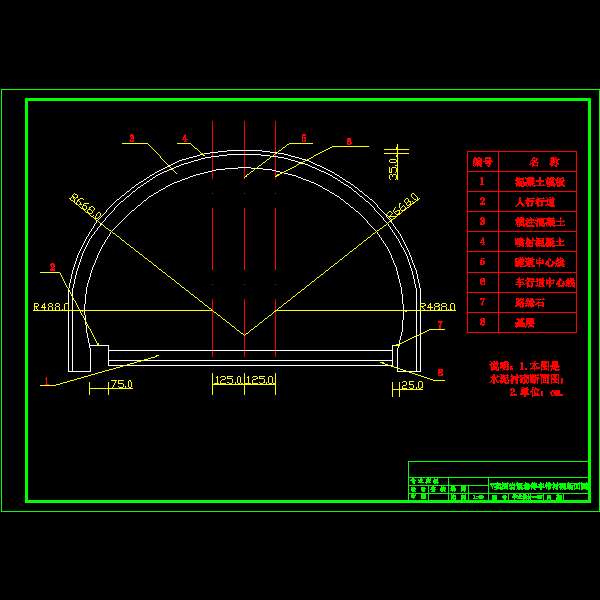

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
