一份双向2车道二级公路毕业设计方案83页（附dwg格式CAD图纸预算表）(沥青路面结构)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

路线全长约3080m，设计车速60km/h，双向2车道，路基宽10m。全线共设置三个转角，两个变坡点。在该资料中，应解决的主要项目包括：公路等级的确定、路线方案拟定和比选、平面设计、纵断面设计、横断面设计、路基设计、路基综合排水设计、沥青路面结构层设计、碎石挤密桩处理软土地基、工程概预算以及各部分内容相关的表格和图纸。该资料是结合地形图及周边的环境，按照设计规范、设计原则，对道路进行综合设计。 　　…… 　　共计83页，编制于2011年

标准横断面图.dwg

横断面图.dwg

纵断面分图.dwg

路基设计表.dwg

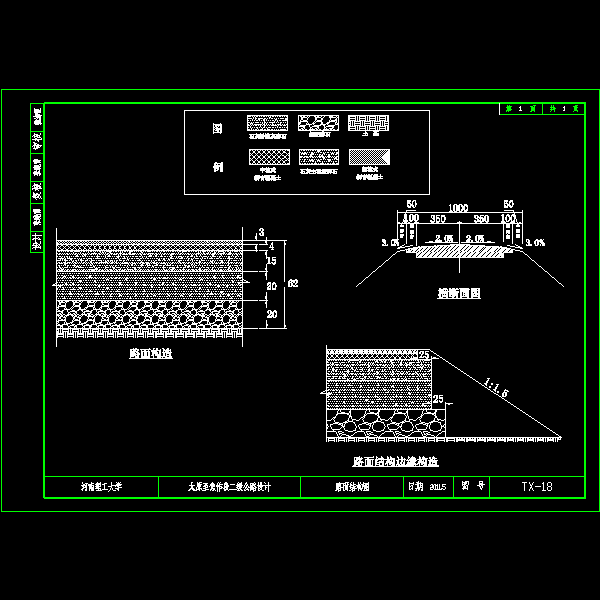

路面结构.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
