一份7层砌体结构板式住宅楼建筑施工套CAD图纸(功能包括商铺会所民居)

[复制链接]

0

主题

0

帖子

1149

积分

超级版主

Rank: 8Rank: 8

积分
1149
发表于 2020-1-21 22:42:40 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 住宅类型(型体):板式
  • 商业:有
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:砌体结构
  • 图纸设计深度:施工图
  • 项目所在地:贵州
  • 图纸设计风格:现代风格
  • 图纸设计流派:新中式
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:5833平方米
  • 建筑高度:21.5m
  • 地上层数:7层
  • 设计效果图:无

附件详情

[贵州]某现代广场综合住宅楼 建筑施工 套图(功能包括商铺会所民居)

总建筑设计面积: 5833平方米
建筑层数:0.00以上6+1层
建筑高度:21.5m(至檐口),0.000相当于绝对标高1252.45
建筑分类:三类
耐火等级:二级
抗震设防烈度:6度
合理使用年限:50年
建筑设计结构形式:砖混结构。(两层底框)
建筑类别:商铺,会所,住宅.

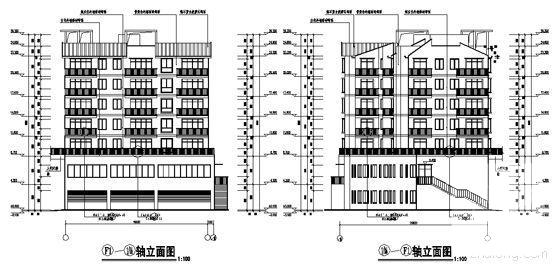

侧立面图

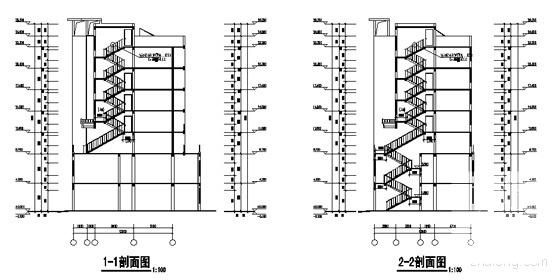

侧剖面图

屋顶层平面图

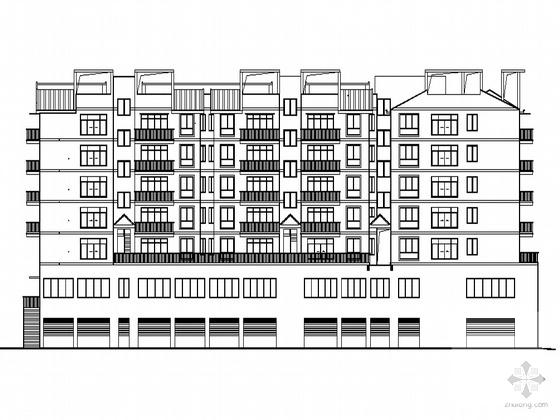

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图

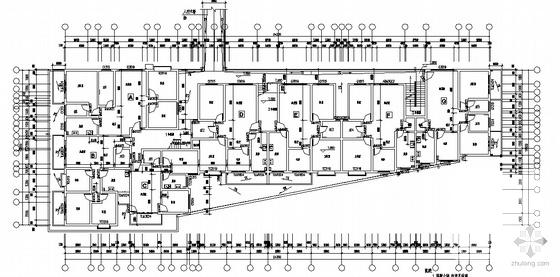

第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-1-21 22:42:40上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在商业建筑专区发帖交流相关知识。

附件2099v11ed12010dwcsf2sdsdd2.rar

8.4 MB

下载  售价: 100 积分    赚积分
