3层西班牙式别墅建筑施工CAD图纸

[复制链接]

0

主题

0

帖子

1640

积分

超级版主

Rank: 8Rank: 8

积分
1640
发表于 2020-1-21 22:43:32 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 别墅设计类别: 独栋别墅
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 项目所在地:安徽
  • 图纸设计风格:欧陆风格
  • 图纸设计流派:新古典
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:24张
  • 建筑设计面积:381.98平方米
  • 占地面积:151.64平方米
  • 建筑高度:10.9m
  • 地上层数:3层
  • 设计效果图:无

附件详情

[安徽]某三层西班牙式别墅 建筑施工 图——24张CAD

总开间x进深:17.4x10.9米

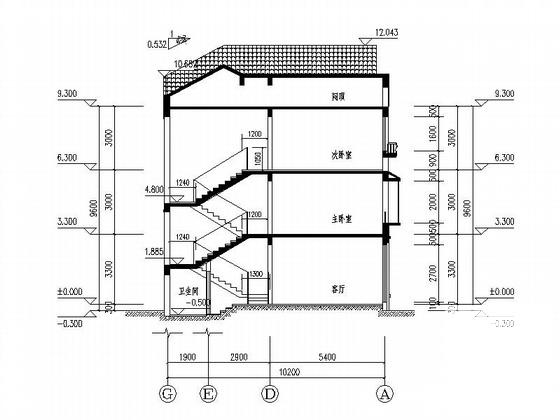

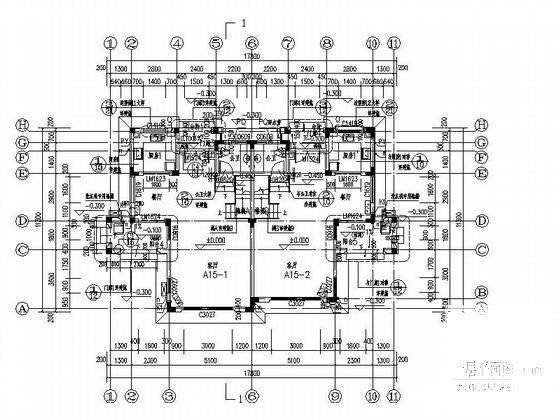

该资料包含:建筑设计说明、各层平面图、立面图、剖面图、楼梯大样图、厨房、卫生间大样、阳台、造型窗大样、门廊、露台大样、节点大样、花架大样、檐口、斗拱大样、女儿墙、造型窗大样、装饰塔大样、造型窗大样

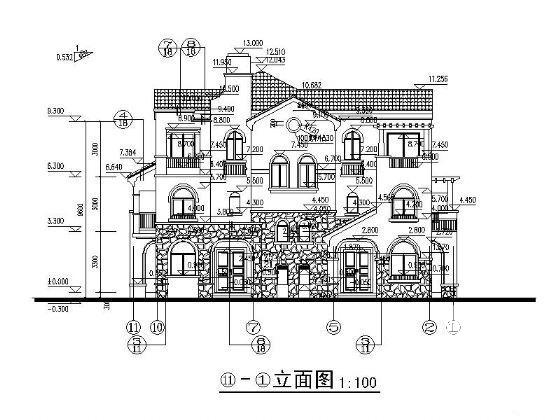

北立面

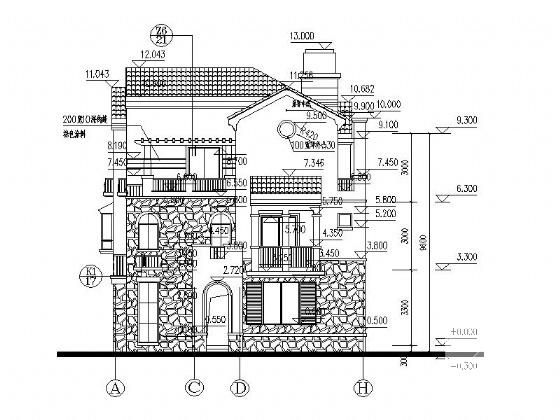

侧立面

大样

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-1-21 22:43:32上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在别墅建筑专区发帖交流相关知识。

附件2099v11ed120c1c22fffscd0cc.rar

2.11 MB

下载  售价: 100 积分    赚积分
