一份4层商住楼建筑CAD施工图纸

[复制链接]

0

主题

0

帖子

745

积分

超级版主

Rank: 8Rank: 8

积分
745
发表于 2020-1-21 22:43:33 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 点击这里 搜索更多您想要的资源


  • 图纸设计深度:施工图
  • 建筑面积:3999.72平方米
  • 建筑高度:13.4米
  • 建筑层数:4

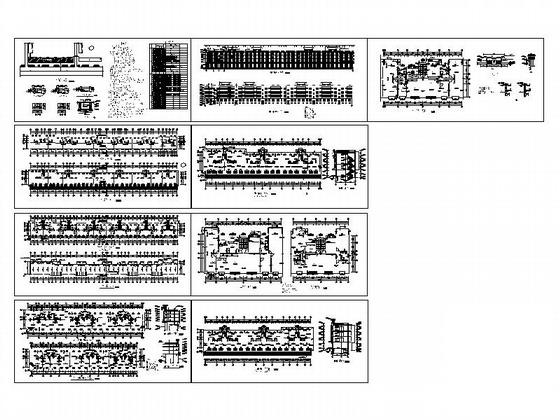

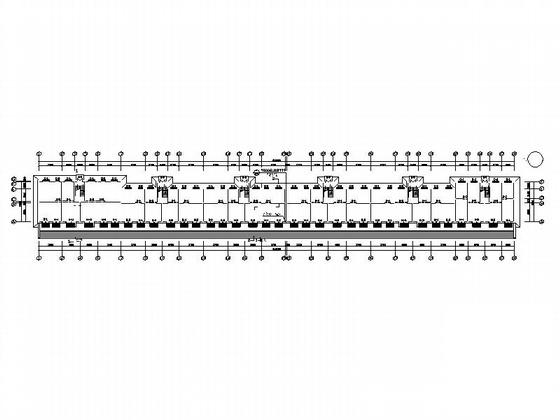

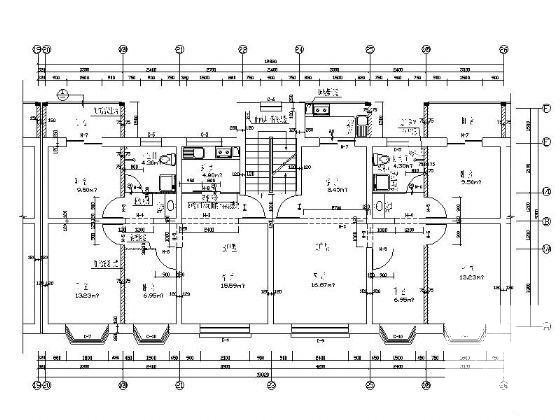

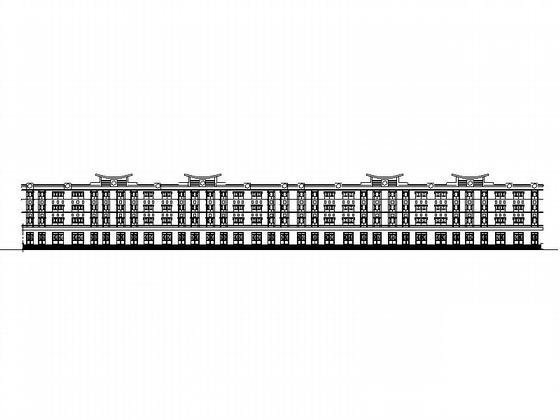

附件详情 某四层商住楼建筑施工图——9张CAD      使用功能:住宅、商铺   户型面积:60—90平方米      该资料包含:设计说明、门窗表、各层平面图、立面图、剖面图、单元平面图、节点详图 单元户型放大平面图


温馨提示:该资料由网友于2020-1-21 22:43:33上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在商业建筑专区发帖交流相关知识。

附件2099v11ed120cccsfdfc00fc1c.rar

1.42 MB

下载  售价: 100 积分    赚积分
