6层住宅带阁楼层强弱电平面CAD图纸(02d501)(TN-C-S)

woshiyigeren

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

项目概要：

1.该项目为五层框架全现浇住宅楼, 电源采用全塑铠装电力电缆直埋引入,埋设深度大于0.8m,穿墙,基础及引入处应穿DN80钢管保护. 供电电压~380/220V三相四线制 .

2.建设单位提供的设计任务书及设计要求及其他有关国家及地方的现行规程、规范及标准.

该资料内容:照明、 、电话、电视、对讲系统。

3.该项目为TN-C-S系统,内部电源线路为三相五线、单相三线,其中保护导体(PE)与中性导体(N)不可混用,低压电源进线处应做重复接地装置 .所有配电箱金属外壳均由PE线保护接零。进线处及卫生间等电位联结安装做法见02D501。所有进出建筑物的金属管线与接地体可靠联接。

4.室内采用阻燃硬塑料管穿塑铜线暗敷于墙,梁,混凝土内,插座支线为2.5mm2，灯具控制线为2.5mm2，

BV-2.5穿管管径:2~3根PC15,4~5根PC20,6根PC25

5.住户电表集中装于楼梯口,电表箱铁制暗敷,箱底距地 1.5m户内配电箱距地1.6m开关距地1.4m,厨卫插座为防水型.

6.该项目未详尽部分请参见《建筑电气安装工程图集》有关部分施工

7.该项目有线电视系统中的放大器,分配器等由有线电视管理部门确定。

8.请与土建等配合施工

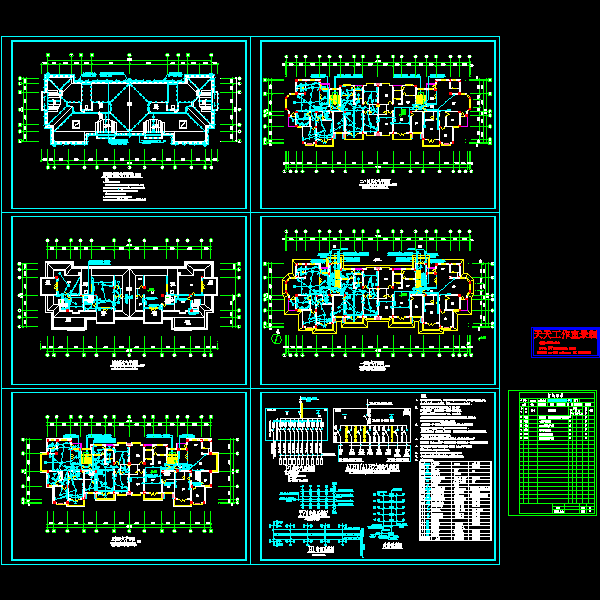

第 1 张图

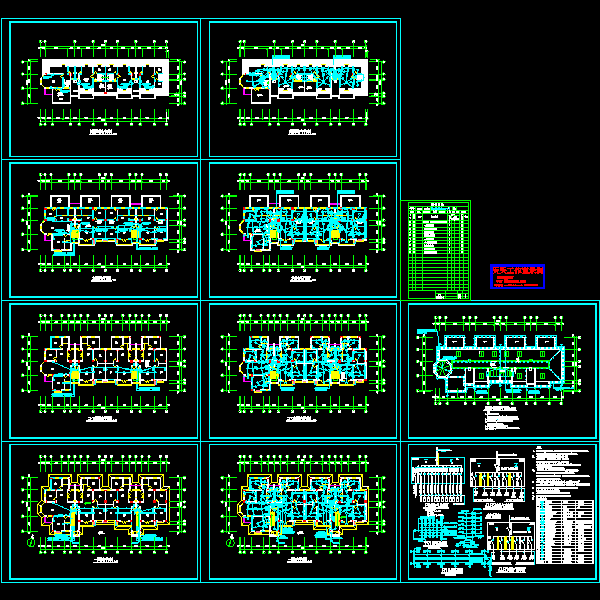

第 2 张图
