6层砌体结构带阁楼住宅结构CAD施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :条形基础
  • 抗震设防烈度:6度抗震
  • 风压:0.60kN/平方米
  • 雪压:0.20kN/平方米
  • 参考图纸:15张
  • 设计年代:近代

附件详情

青岛某带阁楼住宅结构图
该资料为:青岛某带阁楼住宅结构图
建筑设计结构形式:砖混结构
基本风压:0.60KN/平方米
基本雪压:0.20KN/平方米
抗震设防烈度:6度
设计使用年限:50年
该资料包含: 结构设计说明 、基础 平面布置图 、各层顶梁配筋平面图、阁楼层顶梁配筋平面图、各层顶板结构平面图、阁楼层顶结构平面图、 楼梯详图 节点详图 共15张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

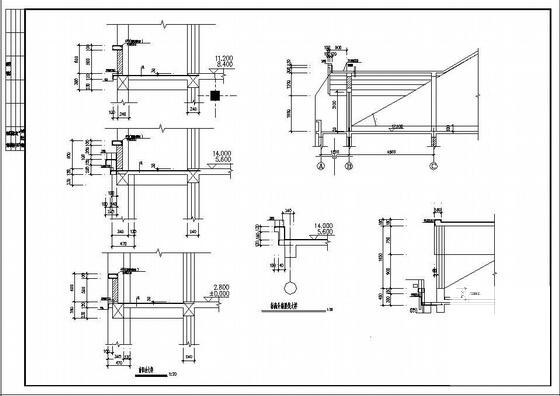

  • 砌体结构结构施工图 - 1
    砌体结构结构施工图 - 1

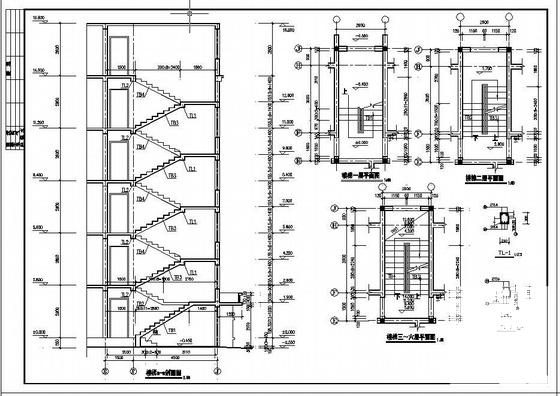

  • 砌体结构结构施工图 - 2
    砌体结构结构施工图 - 2

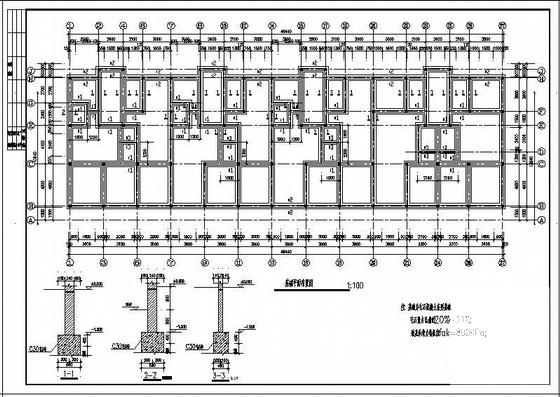

  • 砌体结构结构施工图 - 3
    砌体结构结构施工图 - 3

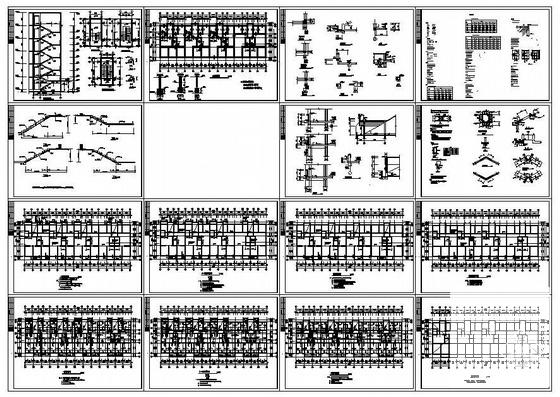

  • 砌体结构结构施工图 - 4
    砌体结构结构施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
