一、项目概要
1、该项目位于103楼内二层,配电室区域板下净高4.2m、梁下净高3.6m,夹层区域层高
1.9m。103楼主体建筑高度13.05m、地上二层、建筑结构形式为框架-剪力墙结构,现浇混凝土楼板。
2、该项目新装变压器容量2*800kVA,供电范围主要涵盖103、105、106、107及108楼
。103楼总建筑面积为5907.73m。
105楼建筑面积98.84m
106、107、108三栋公寓楼
总建筑面积为28787.59m
用电性质为普通级负荷(主要为其他类国家机构城镇居民生活用电,居民住宅共计304户,其中1#变压器144户、2#变压器160户,每户按安装容量6kW计算)。
总设备安装容量共计2697kW,其中新装空调、照明等电光设备用电共计2141kW、其中包含1
03楼照明248kW;新装水泵、电梯等电力设备用电共计333kW、其中包含105楼用电43kW,预计峰值同时最大用电负荷约1050kW。
二、
计量方式
1、高供高量(须安装电量远程采集装置、局供)、同时设低压电光及电力子表；
2、新装10kV三相1.5(6)A电光总表2组,附PT 10000/100 、CT 50/5 各2
组(单位集体宿舍用电、局供)；新装380/220V三相1.5(6)A电力子表1具,附CT 75/5
*3具(非工业用电、局供)；新装380/220V三相1.5(6)A电光子表1具,附CT 400/5
*3具(非居民照明用电、局供)

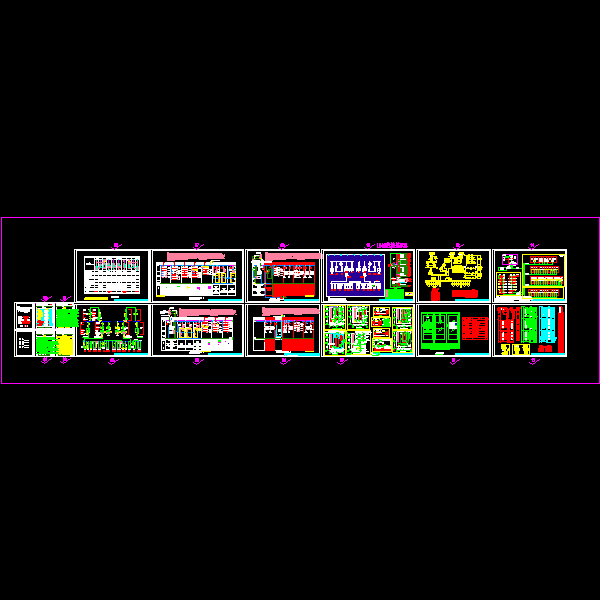

三、图纸展示
封面

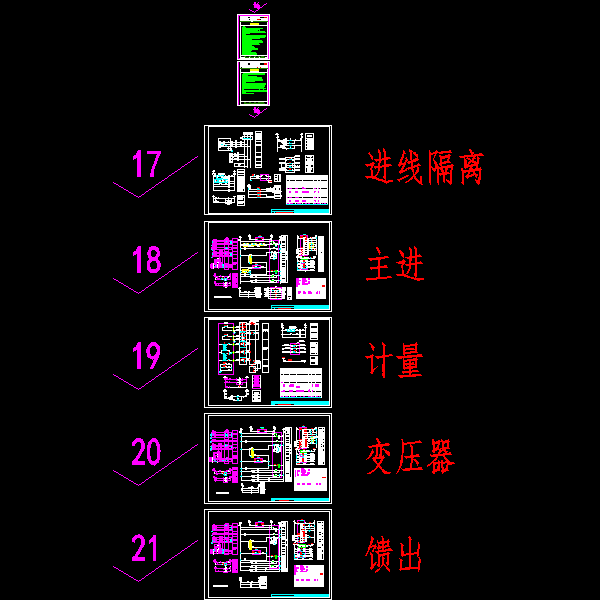

变配电所10kV一次系统图及电力监控系统示意图

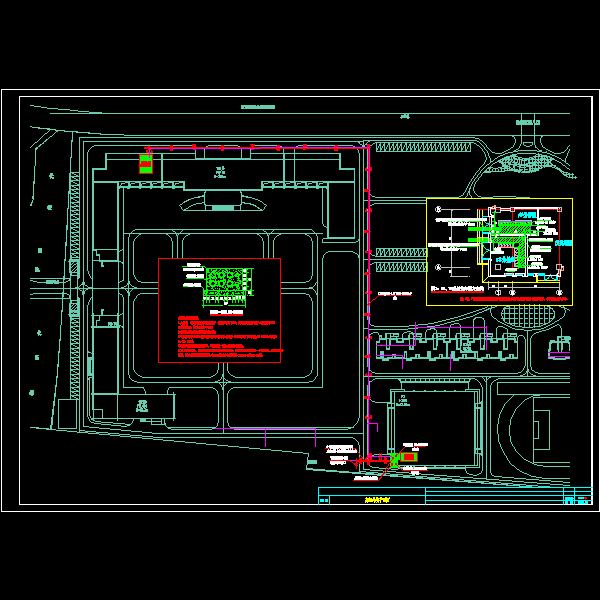

电气外线平面图
配电干线平面图及配电干线电缆编号表
三层配电系统图

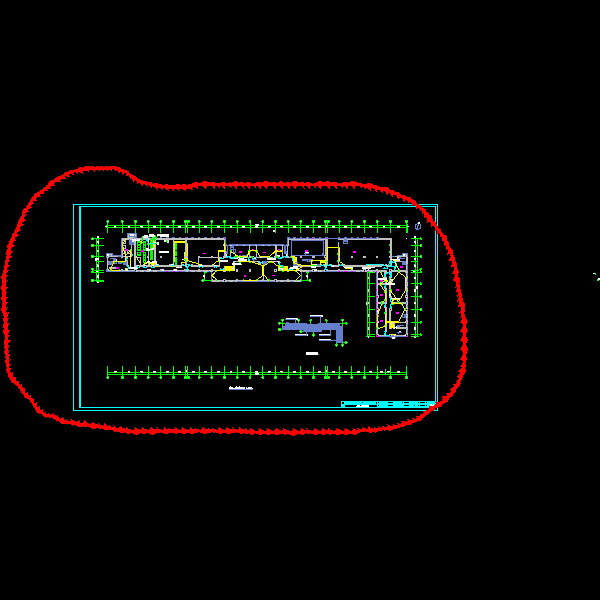

一层配电干线平面图
一层
