[钢筋混凝土结构]663.82 平米4层框架结构4层住宅楼式私人会所建筑施工CAD图纸(效果图纸)

[复制链接]

0

主题

0

帖子

725

积分

超级版主

Rank: 8Rank: 8

积分
725
发表于 2020-1-21 22:44:26 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 点击这里 搜索更多您想要的资源


  • 别墅类型:独栋别墅
  • 建筑高度:多层建筑
  • 外立面材料:幕墙
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:JPG,天正建筑CAD 7.0,CAD2000
  • 参考图纸:27张
  • 建筑面积:663.82 平米
  • 建筑高度:13.8m
  • 地上层数:4层
  • 效果图:有

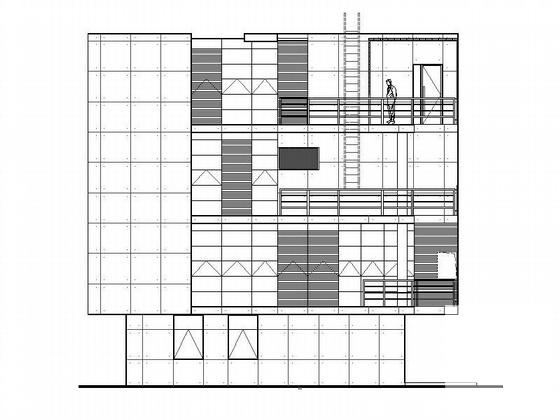

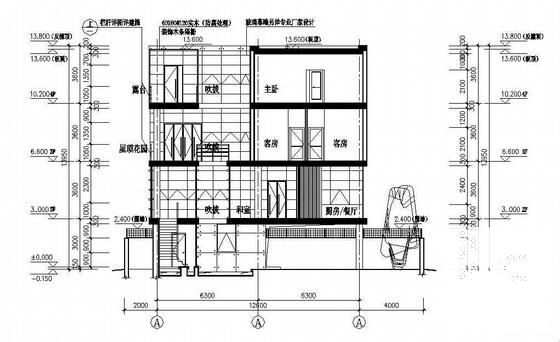

附件详情 该项目为住宅式私人会所,包括:首层为观景水池、车库以及其他配套设施用房;二层为客厅、和室、餐厅及厨房、卫生间、休闲外廊;三层为客房、休闲室及屋顶花园;四层为主卧、衣帽间及豪华卫浴、书房、健身房、卫生间、露台。   该项目为四层钢筋混凝土框架(无梁楼板)结构,首层层高 3.0 米,二、三、四层均为 3.6 米,总建筑面积 663.82 平方米。本地区抗震设防烈度为六度。   该项目防火等级一级,耐久年限二级(50年)。   图纸内容包括建筑平立剖面图、节点详图、房间布置平面图、门窗列表等等共25张图纸,2张效果图


温馨提示:该资料由网友于2020-1-21 22:44:26上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在居住建筑专区发帖交流相关知识。

附件2099v11ed121c2ece1e2efsdfs.rar

2.21 MB

下载  售价: 100 积分    赚积分
