一份单层门式刚架工业厂房结构CAD施工图纸（独立基础含建筑图纸）

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础,桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 结构最大跨度：7.5m
• 抗震设防烈度：7度抗震
• 风压：0.30kN/平方米
• 参考图纸：29张
• 设计年代：近代

附件详情

本图纸为1#生产车间建筑面积为23310.47平方米，建筑层数为一层，建筑高度为10.20米。生产车间平面布置由八跨组成，室内外高差为0.20米，车间柱顶标高为10.2米。基础采用独立柱基，7度设防。
该资料包含：结构设计总说明、基础平面布置图、锚栓 平面布置图 、支撑布置图、拉条布置图、墙架布置图、大样图、建筑设计说明、平面图、立面图、剖面图等共29张图纸。
出图时间：近代.01。

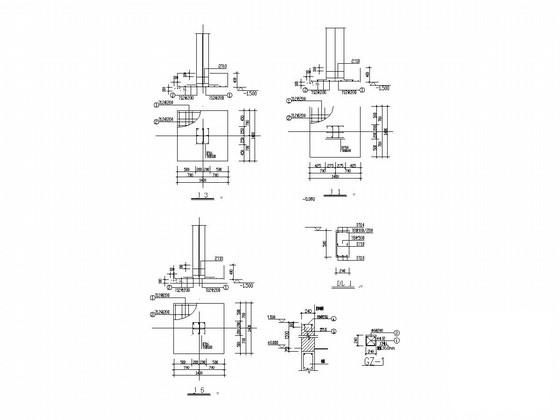

基础大样图

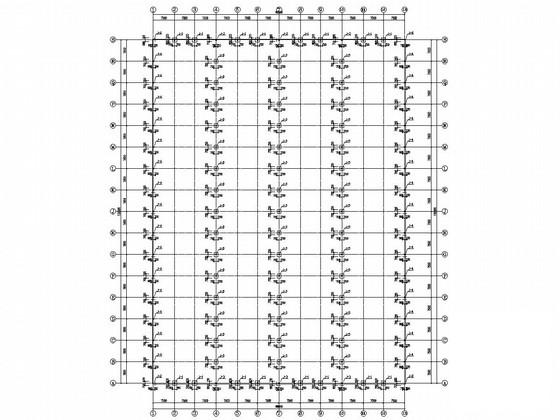

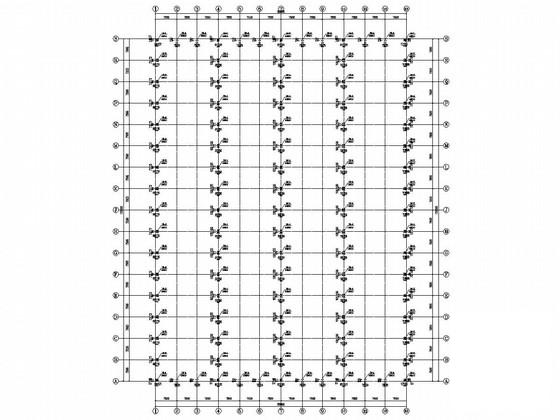

锚栓平面布置图

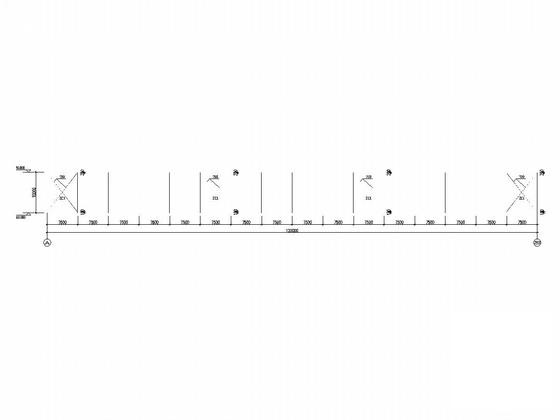

轴线柱间支撑布置图

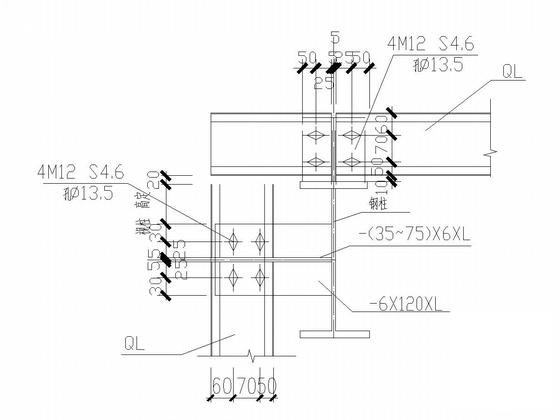

转角处墙檩的做法

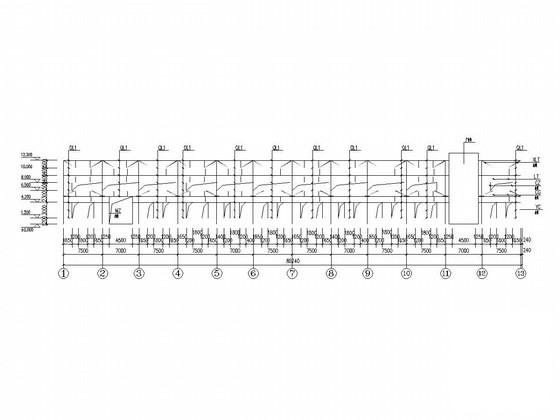

轴线墙架布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
